Чертеж водопроводного колодца – разные варианты для разных целей

Водопроводные колодцы, как ни странно, но это целое семейство гидротехнических сооружений, выполняющих совершенно разные задачи. Отсюда и немалый арсенал оснащения – от погружных насосов и фильтров до систем гашения избыточного давления.

Добавим к этому, что свою лепту в постоянно расширяющуюся номенклатуру рассматриваемых объектов вносят и всевозможные инновационные технологии на основе очень прочных полимерных материалов. Другими словами, тот, кто собирается иметь дело с водопроводными колодцами, сначала должен определиться с его конкретным назначением, а затем обязательно создать чертёж будущего применения.

И снова приходится разбираться с терминами

Две самых главных сферы применения таких сооружений:

• в системе канализации и водоподачи в городских условиях;
• и, в системе водоснабжения загородного дома, когда колодец служит источником воды и включается начальным звеном в общую систему.

Пластик

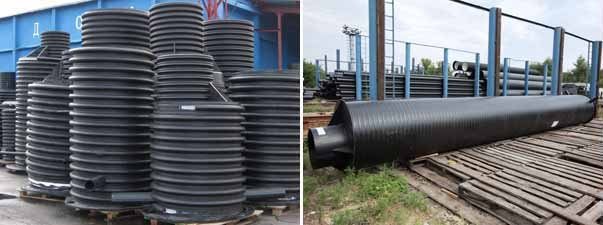

В любом случае установка колодца требует немалых земляных работ и вот тут на помощь приходит пластик, что в последнее время в строительстве происходит очень часто.

Использование пластика это:

• использование очень прочного к любым воздействиям материала – от механического до химического;

• возможность иметь дело с постоянно расширяющейся номенклатурой деталей, способных удовлетворить любым пожеланиям и предусмотреть любые ситуации использования;

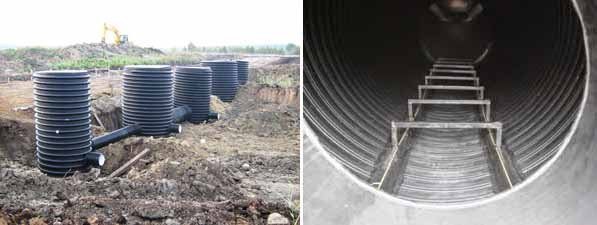

• возможность создания сложнейших трубопроводных систем буквально за несколько часов без всякой сварки и вспомогательных приспособлений, когда закончена работа на земле, что наглядно демонстрирует фото «А»:

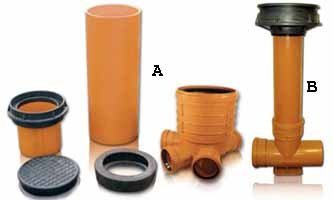

• A – здесь пока все элементы в разобранном состоянии;
• В – а это уже полностью собранный колодец.

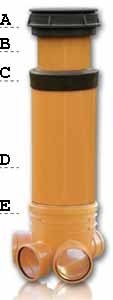

Представляем все элементы подобных сборок из пластика, обращаем только внимание на то, что масштаб и ассортимент деталей может быть гораздо больше:

• A – крышка;
• B – телескопическая труба – это уже напрямую из тех невероятных возможностей, которые предоставляют новые технологии; по существу, телескопия снимает полностью вопрос заботиться о лихорадочной подгонке высоты колодца под глубину залегания водоносного пласта или подстыковываемой линии труб;

• C – телескопическая манжета;
• D – основная труба из поливинилхлорида (ПВХ);
• E – донное формирование колодца, которое существенно зависит от его назначения.

Полезный совет!
Не случайно ПВХ-технологии называют революционными в области монтажа водопроводных систем.
Но их простота и множество предложений на рынке иногда могут сыграть и недобрую шутку.
Советуем иметь дело в этой области только с зарекомендовавшими себя организациями, имеющими хороший опыт в прокладке коммуникаций с использованием ПВХ.
Кроме того, обязательно исследуйте все имеющиеся предложения с точки зрения их стоимости – цена на одни и те же комплектующие может различаться в 1,5-2 раза.

Но ближе к схемам и чертежам

Продолжая тему ПВХ, предлагаем в качестве первой схемы конструкцию именно их этого материала, наглядно демонстрирующую все новые возможности.

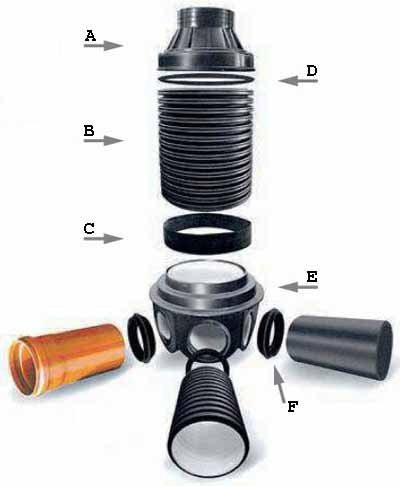

ПВХ-колодец

Схема такого колодца очень мобильна в своём развитии и переоснащении в зависимости от изменяющихся условий применения:

• A — горловина;
• B – труба диаметром 1-1,2 м для шахты колодца;
• C – уплотнительная манжета; в использовании подобных средств герметизации пластик даст «100 очков вперед» любому другому материалу, наконец-то сломав эту невесёлую поговорку: сантехника – наука о стыках и разъёмах – они всегда были настоящей головной болью для монтажников;

• D – уплотнительное кольцо;
• E — лоток;
• F – уплотнительная манжета.

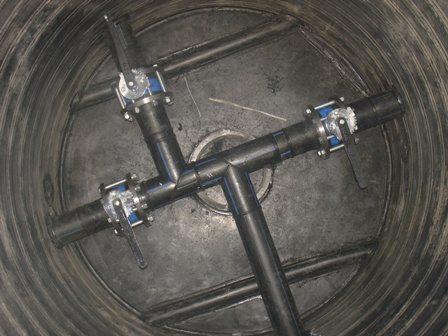

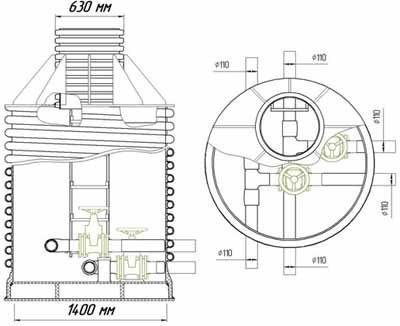

Таким образом, на основе этой сборки можно создать следующий чертеж колодца гасителя напора канализации:

Заметьте, здесь:

• используются дополнительные рёбра жесткости для укрепления положения оголовка;
• система имеет внутреннюю лестницу, что снимает вопрос об обслуживании верхнего свода широкой нижней части;
• используются две системы трубопроводов – основная и вспомогательная для борьбы с излишним давлением.

Первый полный чертеж

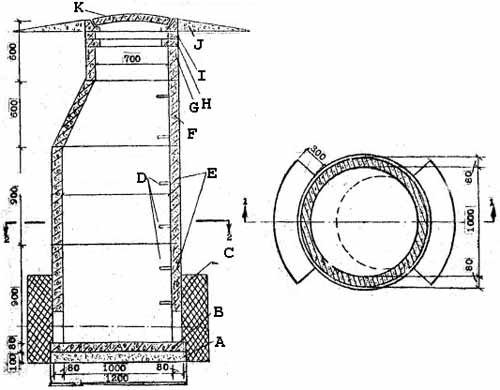

В качестве первого варианта предлагаем следующий, с потайной крышкой:

• A – бетонное основание;
• B – плита основания – такая организация хороша, если колодец используется для канализации, водозабор требует более серьёзного отношения и использования по меньшей мере кварцевой крошки;
• C – глиняный замок – если колодец на даче и за его пределами земля, то замок необходимо будет делать сверху;
• D – скобы лестницы;

• E – железобетонные или пластиковые кольца, формирующие остов сооружения;
• F – конусообразное кольцо;
• G – кольцо меньшего диаметра;
• H – опорное кольцо – и железобетон и пластик позволяют подобрать самые разные диаметры для создания подобных структур;
• I – для более точной подгонки высоты можно использовать каменную кладку;
• J – бетонная отмостка;
• K – люк – идеальное решение, если возникает желание скрыть колодец на участке.

Второй вариант

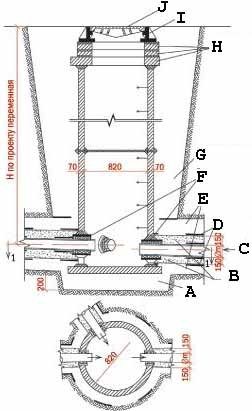

Данный вариант характеризуется тщательной и редко встречающейся методикой формирования дна колодца:

• A – песчаная подготовка;
• B – слои гравия;
• C – перфорированная дренажная труба;
• D – геотекстиль, как средство защиты от влаги;
• E – песчаная засыпка труб;
• F – патрубки;
• G – песчаная засыпка вдоль остова колодца;

• H – доборные кольца;
• I — оголовок;
• J – чугунный люк.

Статьи по теме:

• Водопроводный колодец

Третий вариант

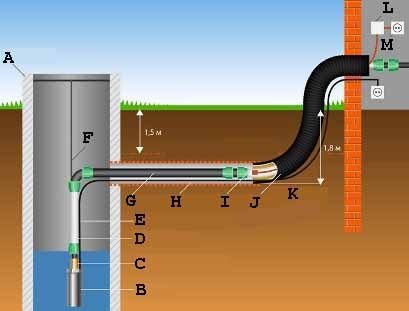

Третий вариант уже относится к колодцам, встроенным в систему водоснабжения дома:

• A – колодец;
• B – погружной насос;

Полезный совет!
В качестве погружных насосов советуем использовать насосы центробежного типа.
Они гораздо эффективнее при работе по сравнению с вибрационными, и, что немаловажно для рассматриваемых конструкций, они более бережно относятся к окружающему оформлению колодца.

• C – обратный клапан;
• D – гибкий шланг;
• E – электрокабель с системой защиты от промерзания и воздействия влаги;
• F – трос; предлагаемая схема заставляет использовать данный предохранительный элемент, хотя вариантов решения такой задачи может быть несколько;
• G – трубопровод, обязательно должен быть проложен ниже уровня промерзания грунта;
• H – электрокор — система электрической защиты о промерзания (подробно схему см. ниже);
• I – гибкая муфта;
• J – защитный кожух, рекомендуется использовать изопрофлекс;
• K – глубина траншеи на схеме 1,8 м;

• L – блок автоматического управления и контроля;
• M – сеть на 220/50.

Несколько вспомогательных схем

Когда речь идёт о таких системах как водопроводные колодцы, то не избежать от конкретизации некоторых особо ответственных узлов:

• Во-первых, очень полезна электрическая система прогрева трубопроводов, состоящая из следующих элементов:

• • A – защитная оболочка;
  • B – монтажный провод;

• • C — теплоизоляция;
  • D – секция обогрева;
  • E – сам обогреваемый трубопровод.

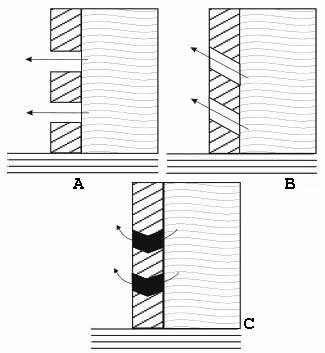

• Во-вторых, для защиты от скапливания влаги вдоль боковых стенок колодца полезно организовать вставки из цементных фильтрующих элементов, которые делают трёх видов:

• • A – прямые (стрелками указано направление проникновения влаги внутрь колодца);

• • B – косые, заметьте, подъём в сторону внутренней полости колодца, что принципиально важно;
  • C — конусообразные.

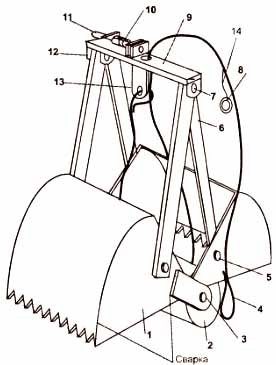

• В-третьих, для очистки внутренней полости колодца можно применять различные приемы и средства, в конце концов, всегда есть скребок, известь и лестница, но для масштабных работ очень полезен бывает, ни много, ни мало, ковш, созданный по следующей схеме:

• • 1 – пара ковшей;
  • 2 – ролик для накручивания троса;
  • 3 – палец ролика;
  • 4 — трос;
  • 5 и 7 – болты M8, таких на чертеже 6 шт;
  • 6 – тяга, в конструкции их 4 шт;

• 8 – кольцо для фиксации положения ковша;
• 9 — траверс;
• 10 – пружина, работающая на сжатие;
• 11 – стержень-фиксатор;
• 12 — проушина;
• 13 — полупроушина;
• 14 – тонкий трос.

• В-четвертых, более простым вариантом колодца может быть, так называемый, абиссинский, который напоминает скорее скважину и ввиду своей «неприхотливости» часто возводится прямо в подвале дома.
  Чертежи абиссинского колодца очень просты:

• • A – обратный клапан, без которого не обходится ни один колодец;

• • B – сетчатый фильтр, приваренный к трубе;
  • C – проворачиваемый конус – такой не способен решить проблему с водой на больших глубинах залегания водоносных пластов, но с верховодкой (до 4 метров) он справляется прекрасно).

Выводы

Инструкция создания водопроводного колодца и вид его чертежа сильно зависят от назначения этого сооружения. Безусловно, в разных вариантах можно найти очень много общих черт. Но есть и существенные отличия, в первую очередь в организации дна.

Чтобы не запутаться в возможных решениях обязательно посмотрите дополнительное видео в этой статье, которое поможет вам систематизировать все знания.
