Как завести воду в дом из скважины – весь комплекс работ

Автономное водоснабжение – это нужная, но при этом весьма ответственная вещь. Вам предстоит не только разработать источник, но и обеспечить бесперебойную подачу воды с нужными параметрами давления, химического состава и объема. Мы расскажем, как подвести в дом воду от скважины своими руками, а также как подключить и наладить необходимое оборудование.

Автономная система подачи воды

Из чего состоит

Система автономного водоснабжения – это комплекс средств, обеспечивающих поднятие воды из скважины, ее транспортировку, накопление, создание необходимых параметров давления, а также управление и координацию работы всех элементов системы.

Современные технические и материальные возможности позволяют создать полностью автономную и управляемую автоматикой систему водоснабжения, поэтому мы рассмотрим именно такой вариант комплектации.

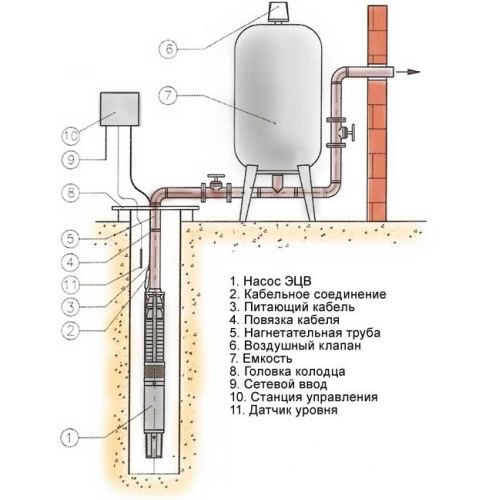

Итак, в состав скважинного водопровода входят:

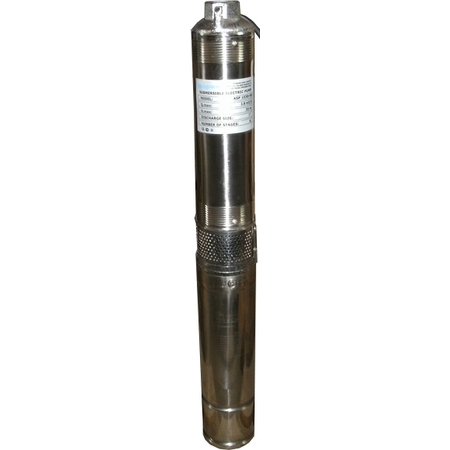

1. Глубинный насос для скважины. Большинство скважин имеют глубину, большую 8-ми метров, поэтому использовать приходится именно погружной агрегат;
2. Ниппель с двусторонней внешней резьбой, обратный клапан и муфта для соединения выходного отверстия насоса с подъемной трубой;
3. Водоподъемная труба. Здесь важно подобрать изделие, способное выдержать давление соответственно глубине скважины, лучше использовать металлопластиковые или полимерные модели, мы советуем трубы из полиэтилена низкого давления (ПНД);
4. Кабель электропитания двигателя насоса и гермоввод (влагозащитный клемник);
5. Фитинг для перехода от вертикальной трубы к горизонтальной. Это может быть колено или тройник, в зависимости от особенностей разводки труб;
6. Оголовок скважины. Это изделие представляет собой герметичную крышку на винтовых зажимах с выводом для трубы и кабеля, а также с крепежом для страховочного троса;
7. Горизонтальная труба для транспортировки воды от источника к дому. Здесь также лучше использовать ПНД-трубу того же диаметра;
8. Набор фитингов для подключения ресивера: поворотные муфты, угловой фильтр, ниппель. В зависимости от особенностей конфигурации труб этот набор может меняться;
9. Гидроаккумуляторный бак (ресивер) на 200 литров. Лучше использовать пластиковые изделия с мембраной, оснащенные манометром и реле давления;
10. Магнитный пускатель, клеммы которого замыкают/размыкают цепь питания насоса. Управляется пускатель с помощью оперативного тока от реле давления ресивера. Устанавливают для пуска мощных насосов с большими пусковыми токами;
11. Станция управления насосом, позволяющая производить ручной пуск и перезапуск прибора;
12. Датчик уровня воды в скважине и реле аварийного отключения насоса при падении уровня воды ниже допустимого.

Важно! Погружной насос и элементы управляющей автоматики должны быть максимально качественными, поэтому экономить и покупать изделия сомнительных производителей мы не рекомендуем.

Погружение и подключение насоса

Перейдем к делу.

Для начала следует собрать систему подъема воды на поверхность:

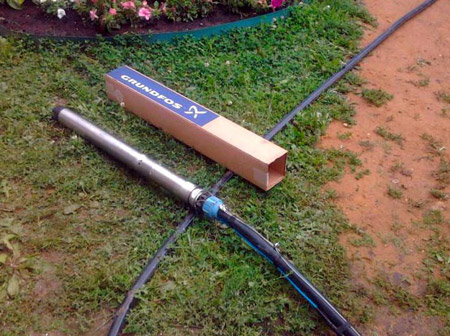

1. Берем насос, и в его выходное отверстие вкручиваем ниппель с внешней резьбой. Затем на ниппель накручиваем обратный клапан, а в него вкручиваем муфту для соединения с ПНД-трубой (муфта обычно используется 32/дюйм);

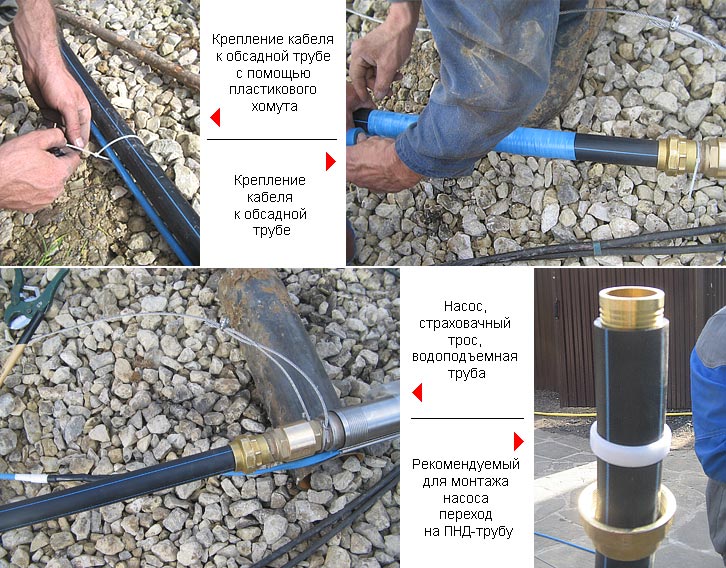

2. Соединяем муфту с водоподъемной трубой, предварительно отрезанной по размеру. Кабель питания двигателя укладываем вдоль трубы и фиксируем к ней изолентой или хомутами через каждые 2 – 3 метра;

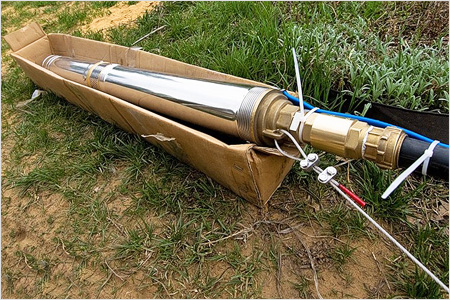

3. В крепежные отверстия на корпусе насоса продеваем страховочный трос (обычно идет в комплекте) и крепим его двумя зажимами на болтах;

4. Берем насос и за трубу аккуратно опускаем его в скважину, стараемся не касаться стенок обсадной трубы. Расстояние до дна – не менее 1 – 2 метров. Динамический уровень воды в скважине должен быть минимум на 5 метра выше насоса;

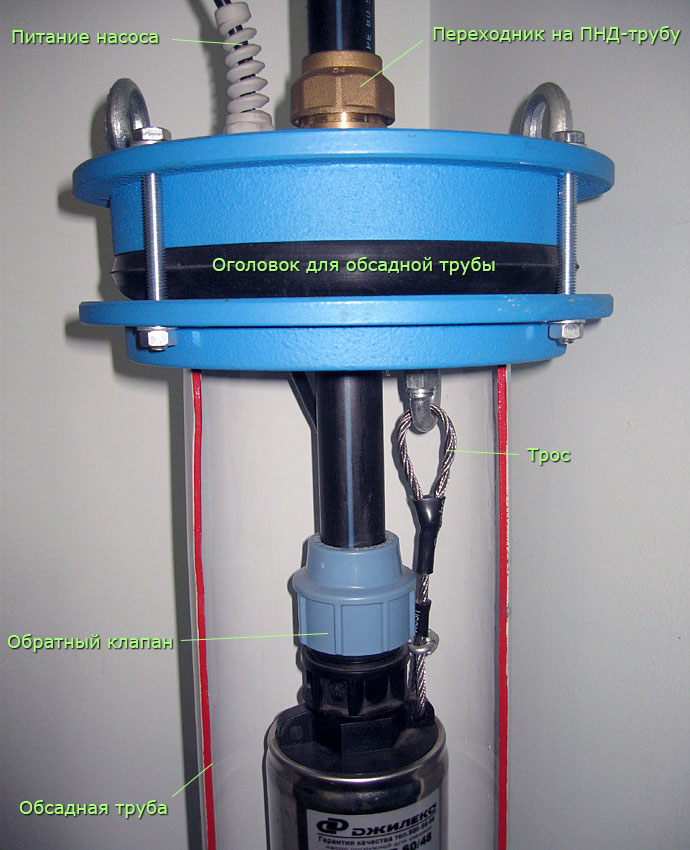

5. Верхний конец трубы продеваем в отверстие оголовка скважины и зажимаем, также поступаем с кабелем. Страховочный трос крепим к специальному кольцу на нижней стороне крышки оголовка;

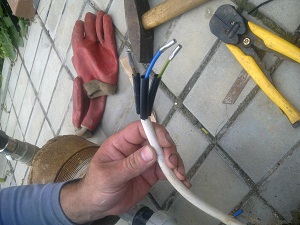

6. Подключаем кабель к сети 220 В и производим пробный пуск насоса. Если вода сразу не идет – потяните ее ртом из трубы, возможно, не сработал обратный клапан из-за воздуха в системе;

7. Если вода идет – значит, с первым этапом закончено.

  Важно! Если в конструкции насоса обратный клапан уже предусмотрен, его лучше продублировать латунным изделием, так как оно намного надежнее: цена хорошего насоса слишком велика, чтобы рисковать.

Подземный трубопровод

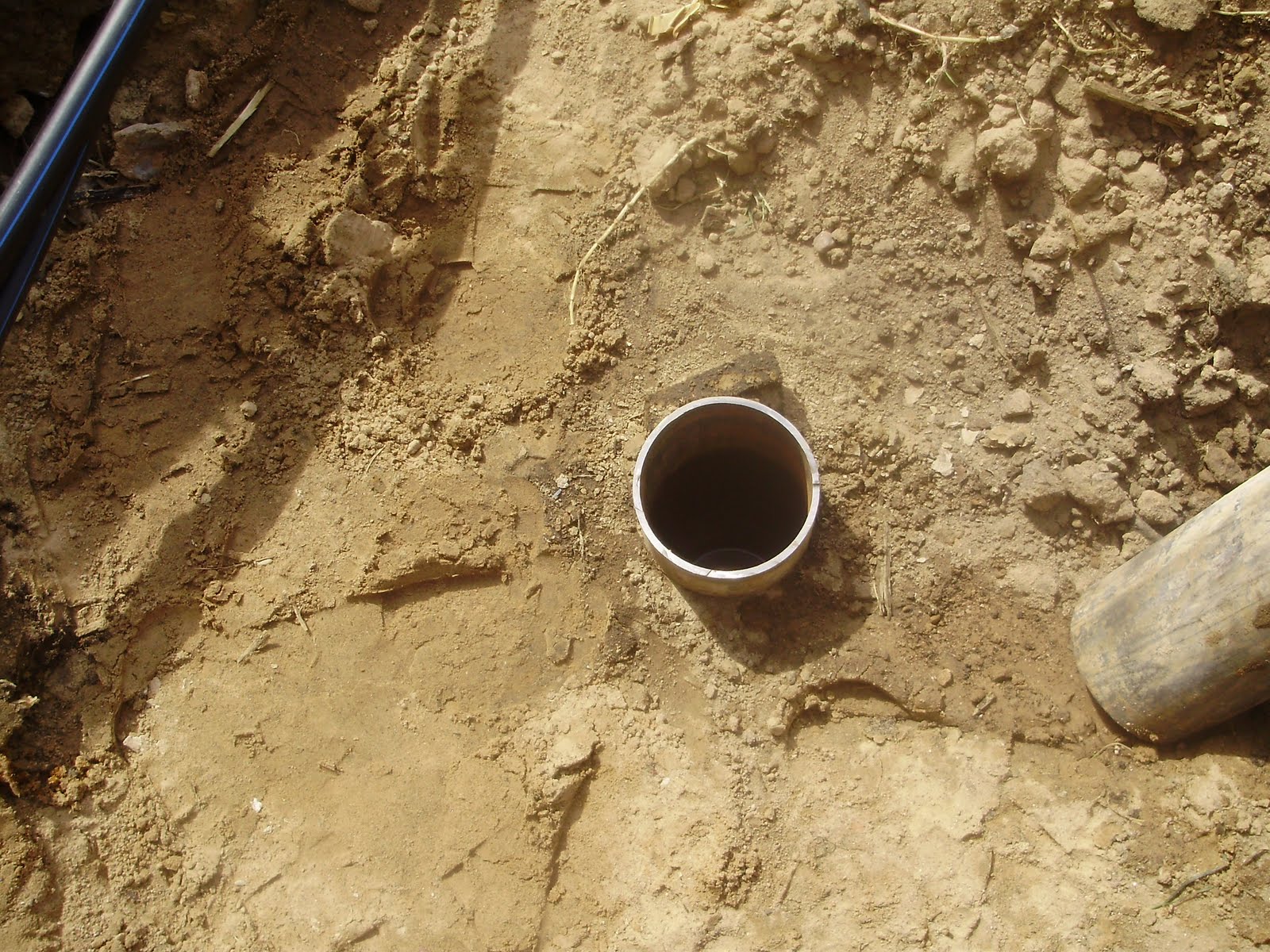

Теперь, собственно, о том, как от скважины завести в дом воду. Для этих целей лучше использовать трубу из полиэтилена, так как она продается в бухтах, и у вас есть возможность выбрать отрезок нужной длины, чтобы избежать лишних соединений.

Также пригодится поворотное соединение для ПНД-труб и набор дополнительных фитингов. Используйте только качественные изделия, мы рекомендуем остановить выбор на итальянских производителях.

Итак, инструкция по прокладке труб от скважины к дому:

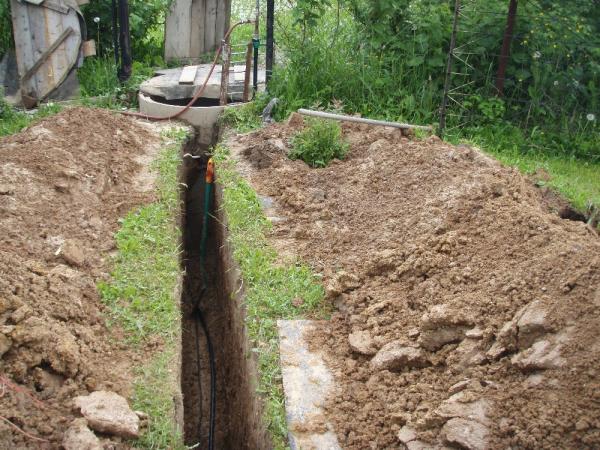

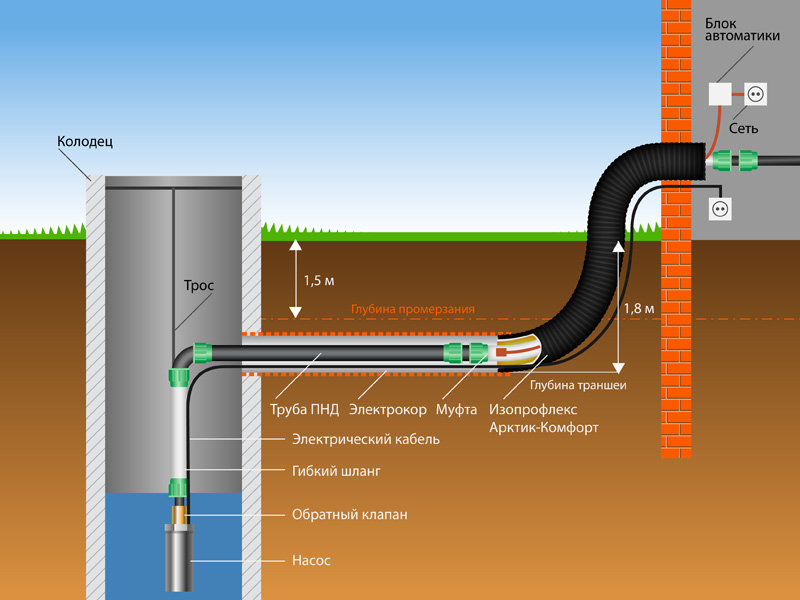

1. На глубину промерзания почвы (для каждого региона своя, средняя полоса России – около 5 метра) выкапываем траншею от скважины к дому. Лучше прокладывать коммуникацию по кратчайшей прямой линии, так как тогда не понадобятся поворотные стыковочные узлы, да и расход материалов будет ниже;

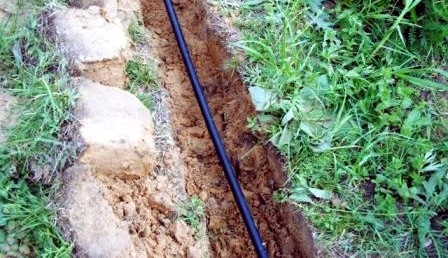

2. На дно траншеи подсыпаем слой песка высотой 10 – 20 см, с небольшим уклоном в сторону скважины (1% будет достаточно). На эту подсыпку укладываем трубу;

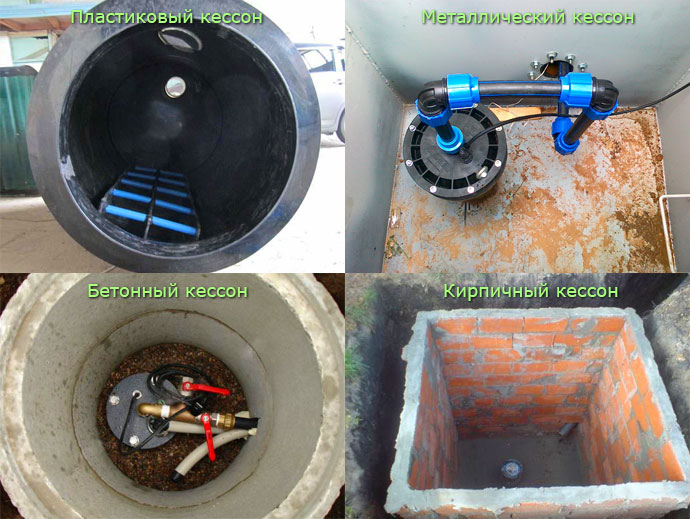

3. Один конец шланга заводим в кессон и соединяем с помощью колена и фитингов с водоподъемной трубой;

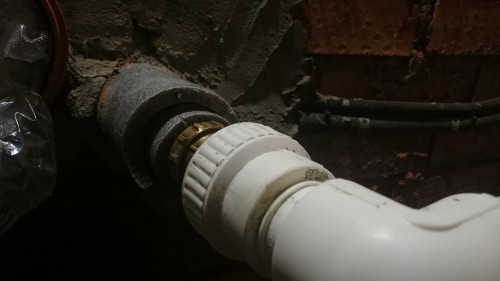

4. Второй конец заводим в специальное отверстие в фундаменте дома или цоколе, место входа снабжаем втулкой из пластика и тщательно герметизируем силиконом или другим герметиком;

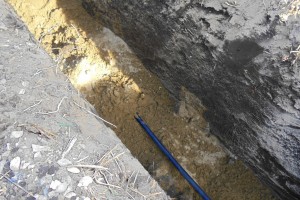

5. Трубу засыпаем слоем песка так, чтобы она была укрыта на высоту 15 см, затем засыпаем траншею землей. Камни в земле попадаться не должны, трамбовать засыпку нельзя.

6. В нижней части трубы лучше предусмотреть дренажный кран для слива воды из скважины в случае консервации участка на зиму.

  Важно! Если углубить трубопровод ниже уровня промерзания почвы не получается, тогда его следует утеплить специальным кожухом из пенополистирола, внутрь которого лучше вложить нагревательный кабель, который подключают к реле температуры. Также поступают с участком ввода, находящимся на поверхности или близко от нее.

Подключение ресивера

Как мы уже говорили, система водоснабжения должна не только доставить воду потребителю, но и обеспечить приемлемые для нормальной эксплуатации сантехнического оборудования давление и производительность. Погружной насос способен создать достаточно высокое давление, однако оно будет непостоянным, и при резком запирании крана может произойти гидроудар.

Кроме того, если насос подключить к водопроводу напрямую, то при каждом отпирании крана в любом сантехническом приборе (раковина, мойка, ванная, унитаз и т.д.) будет включаться двигатель помпы. Это отрицательно скажется на сроке службы двигателя, механике насоса, а также узлах отключения питания на реле или пускателе.

Поэтому необходим гидроаккумулятор, который будет накапливать воду под давлением и подавать ее потребителю. Когда давление в баке устройства упадет ниже определенного уровня, сработает реле давления, которое замкнет цепь питания двигателя насоса, и он закачает необходимый объем воды. Если емкость бака будет 100 литров и более, то для средней по численности семьи количество запусков насоса будет небольшим, и он прослужит долго.

Как правило, объем бака ресивера рассчитывают исходя из соотношения 20 л на каждый кран, в том числе унитаз, полив растений и прочие.

Статьи по теме:

• Как провести воду в дом из скважины
• Скважина в доме
• Автоматика для скважины с погружным насосом

Мы остановились на вводе трубы в дом. Идем дальше:

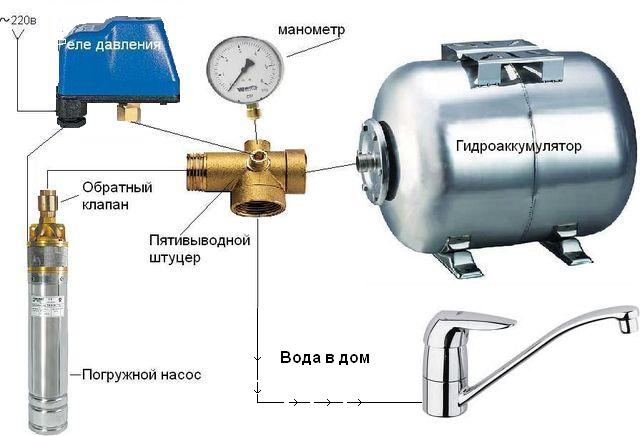

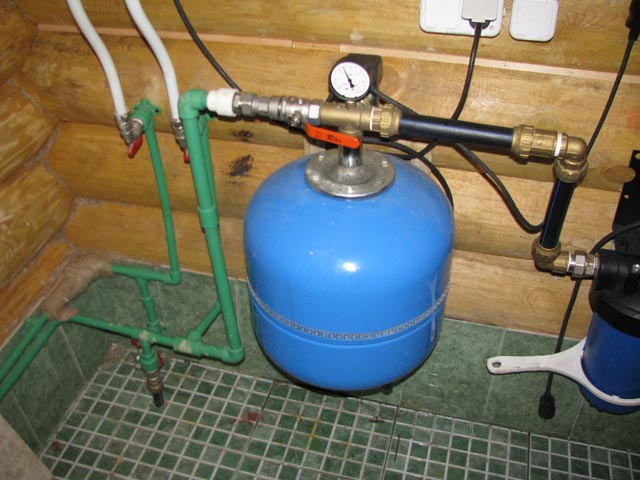

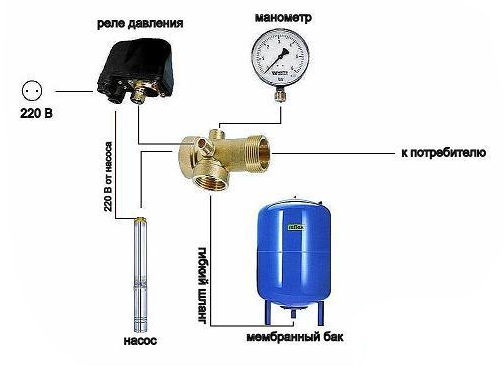

1. Ввод трубы соединяем через муфту с пятивыводным штуцером. Муфту накручиваем на дюймовое отверстие через ниппель с накидной гайкой;

2. На входное отверстие ресивера накручиваем угловое колено, которое продлеваем отрезком трубы нужной длины. Если есть возможность, вместо трубы и колена используем гибкий шланг с краном;

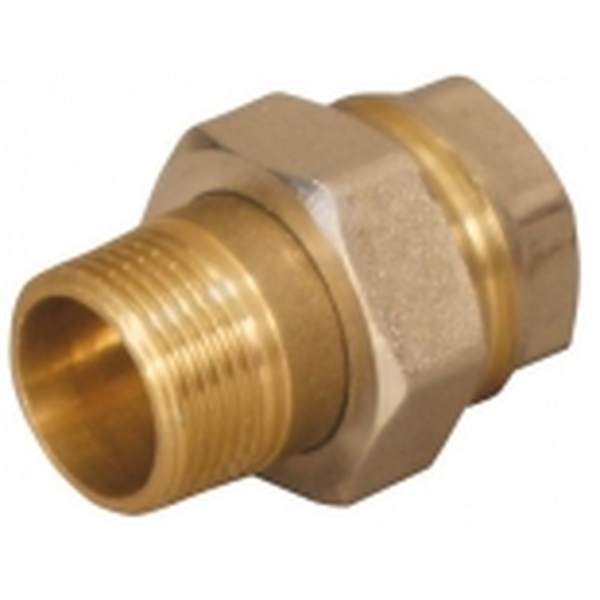

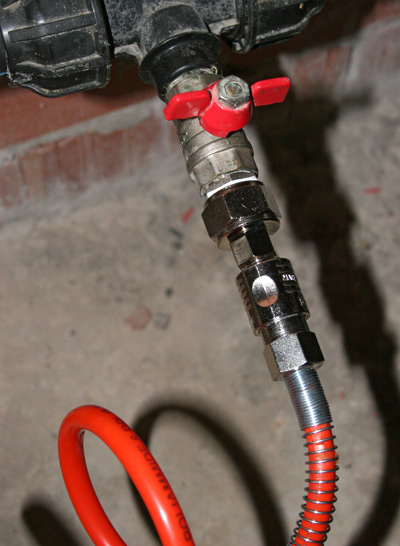

3. Конец трубы ресивера соединяем через шаровый кран с накидной гайкой с любым свободным дюймовым отверстием штуцера. Если использован шланг с краном, то его конец просто накручиваем через переходник («американка») на отверстие штуцера;

4. К отверстию ¼ дюйма подключаем манометр;
5. К незанятому отверстию ¼ дюйма подключаем реле давления;

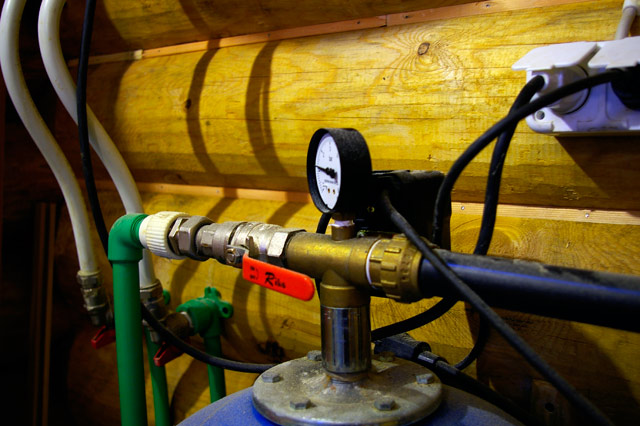

6. Оставшееся незанятым дюймовое отверстие распределительной муфты соединяем через кран с накидной гайкой с водопроводом, идущим к потребителю;

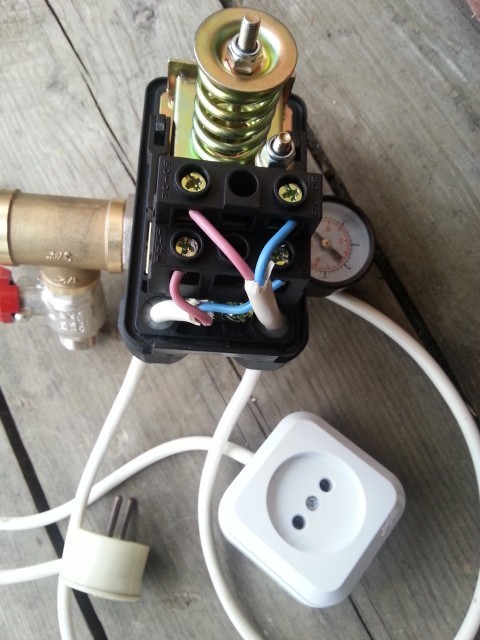

7. Кабель питания насоса подключаем к клеммам реле, которые будут производить пуск и отключение. Схема коммутации простая и описана в инструкции к реле. Если необходим пускатель, тогда через реле производится запитка его катушки, а насос подключается к клеммам пускателя;

8. Отдельно запитываем кабель насоса через ручной включатель, рассчитанный на пусковой ток двигателя с двойным запасом;

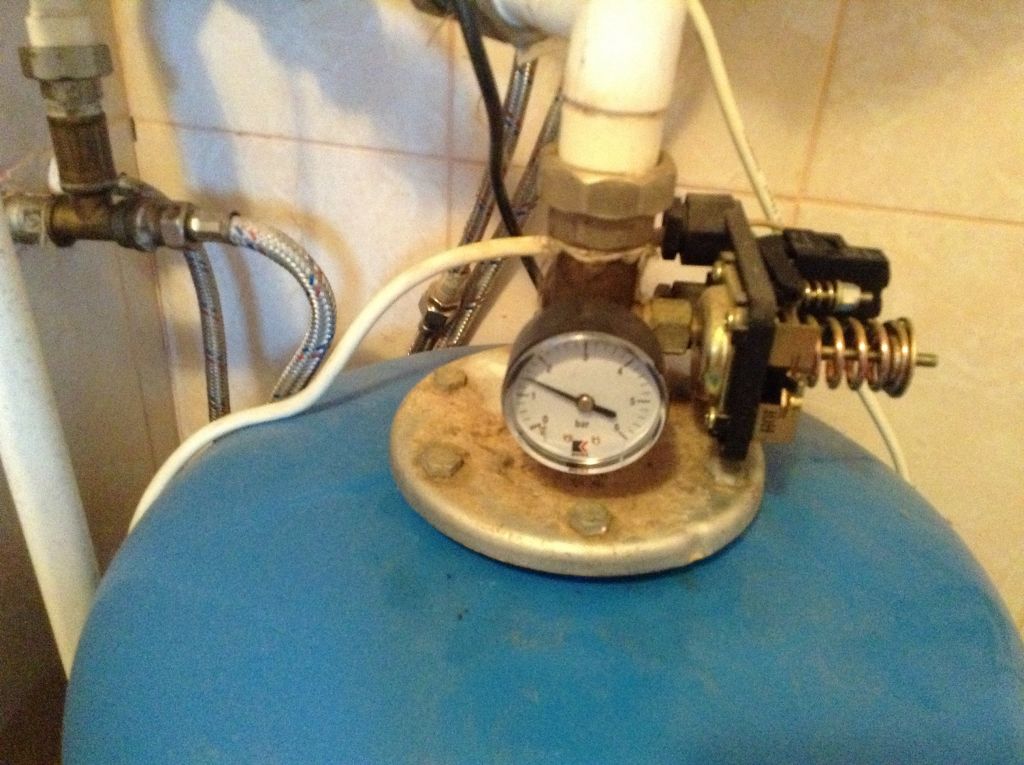

9. С помощью ручного тумблера производим запуск насосного оборудования и ждем, пока наполнится бак, и система автоматически отключит питание двигателя помпы. Засекаем по манометру давление отключения. Затем открываем несколько кранов и спускаем воду до тех пор, пока система вновь не запустит насос, также фиксируем значение давления;

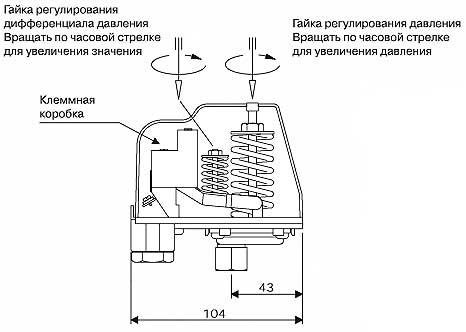

10. Сверяем полученные значения с паспортными характеристиками ресивера, и, если необходимо, настраиваем реле.

Статьи по теме:

• Как провести воду из колодца в дом
• Оголовок для скважины
• Кабель для погружных насосов

Вывод

Монтаж системы автономного водоснабжения – задача весьма ответственная, состоящая из множества этапов. Тем не менее, весь комплекс работ можно выполнить самостоятельно, следуя пунктам нашего руководства.

На видео в этой статье процесс показан более наглядно.
