У электронщиков в ходу знаменитая присказка: «Электроника – наука о контактах». Можно с достаточно большой долей совпадения сказать, что водопроводные системы тоже подчиняются этому утверждению.
Здесь тоже очень многое зависит от качества соединений и состояния трубопроводов. В то же время есть и одно существенное отличие – если вы собираетесь реализовать схему подключения скважинного, то обязаны знать, хотя бы в общих чертах, как принципы обустройства самой скважины, так и тип и устройство используемого насоса.

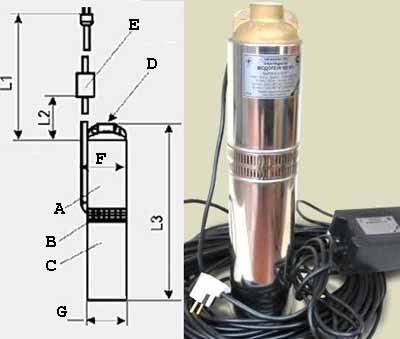

На фото и рисунке скважинный насос погружного типа – самый распространённый вариант при работе на водяных скважинах (фото «А», см. описание в тексте)
Убедитесь, что водопроводы тоже подчиняются науке о контактах
Схема монтажа скважинного насоса состоит из большого количества соединений, от которых во многом зависит качественная работа всей системы

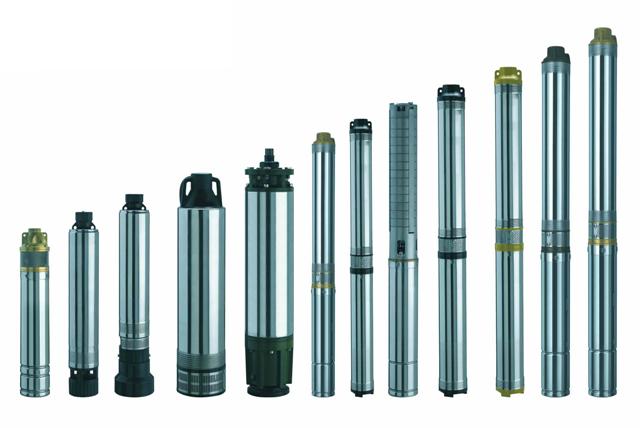

Таким образом, разберём, какие насосы в нашем распоряжении вообще согласно их конструкции:
- горизонтальный или вертикальный – в зависимости от ориентации оси вращения рабочего вала;
- с выносными или внутренними опорами;
- с осевым или боковым входом воды;
- одноступенчатый или многоступенчатый – в зависимости от количества ступеней подачи воды;
- секционный – каждая ступень имеет разъём в торце;
- с торцевым или осевым разъемом;
- с защитным покрытием внутри или без;
- погружной – его место размещения ниже уровня воды;
- полупогружной – само устройство ниже уровня воды, а двигатель – выше;
- самовсасывающий – производит автоматическое и самостоятельное заполнение подводящего трубопровода;
- регулируемый – способен самостоятельно регулировать объём подачи воды;
- герметичный – исключается контакт воды с атмосферой.
Существуют и другие конструкторские характеристики, но уже, судя по представленному разнообразию конструкторских решений, можно сделать вывод, что рынок предлагает огромное количество насосов для получения воды из скважин.
Но чаще всего используются:
- вертикальные – они прекрасно подходят для рассматриваемой сферы применения;
- моноблочные – здесь нужна простота, учитывая уровень примесей;
- с внутренними опорами;
- с осевым входом – также согласно конфигурации обсадной трубы;
- одноступенчатые – по принципам простоты;
- с торцевым разъёмом;
- с применением внутренней защиты поверхностей;
- погружные, и,
- герметичные.
Погружной
Одна из самых известных схем погружного насоса представлена на фото «А».
Здесь:
- A – насосная часть;
- B — фильтр;
- C — электродвигатель;
- D – трубная резьба в 1 дюйм;
- E – коробка конденсаторов;
- F – данная модель имеет максимальный внутренний диаметр корпуса в 105 мм.
Электроподключение

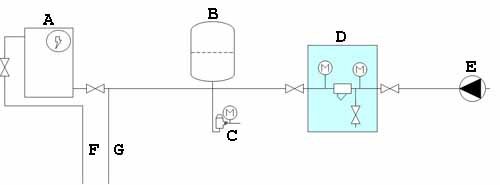

Принципиальная электросхема подключения такого насоса имеет вид:
- A – нагреватель воды;
- B – аккумулирующий бак на 40-50 литров;
- C – реле давления — для защиты от избыточного давления;
- D – фильтр грубой очистки;
- E – размещение устройства в скважине;
- F – трубопровод горячей воды в дом;
- G – трубопровод холодной воды в дом.
Полезный совет!
Советуем конкретные способы подключения приобретать у соответствующих производителей.
Отличия могут заключаться в параметрах сети подключения и необходимости установки дополнительных предохранителей.
Полные схемы подключения
Систем подключения существует несколько. Представляем некоторые из них, наиболее типичные.
Подключение с использование кессонной камеры
Если вы решили сделать кессонную камеру, то приступайте к этому на самом последнем этапе оборудования скважины.
При этом полное подключение будет иметь такой вид:
- A – кессонная камера;
- B – постоянный уровень воды;
- C – страховочный трос;
- D – насос;
- E – датчики сухого хода – обратите на эти очень полезные вспомогательные элементы системы, ставятся они не часто, но порой бывают незаменимы при анализе хода работы;
- F – обсадная труба скважины;
- G – электрокабель системы управления;
- H – панель управления;
- I – реле давления – ещё один важный контролирующий систему элемент;
- J – штуцер на пять входов;
- K – оголовок трубы – на тщательную компоновку и состояние оголовка советуем обратить особое внимание;
- L – кран слива воды, как элемент защитной системы;
- M – гидроаккумулятор;
- N – манометр – знать давление в системе необходимо постоянно;
- P – скважинный фильтр – особенность данной схемы – фильтр уже на выходе из системы;
- Q – обратный клапан.
Статьи по теме:

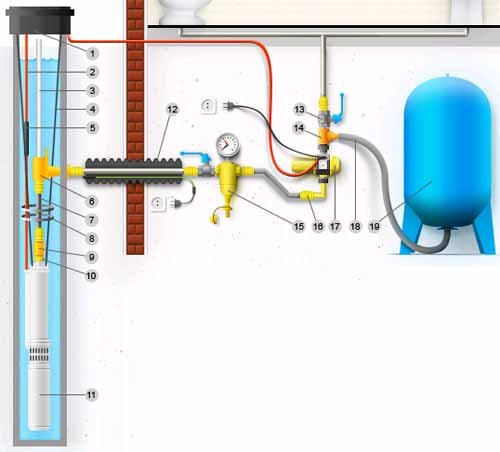

Подключение с упором на гидроаккумулятор
Обратите внимание, на следующем рисунке фильтр установлен посередине и используете защита от замерзания воды:
- 1 – оголовок скважины;
- 2 – элекрокабель;
- 3 – оцинкованная труба – защита от коррозии очень важна для устройств подобного рода;
- 4 – страховочный трос;
- 5 – герметичная кабельная муфта;
- 6 – адаптер;
- 7 – труба;
- 8 – кабельные стяжки;
- 9 – обратный клапан;
- 10 – ниппель;
- 11 – скважинный насос;
- 12 – защита от замерзания;
- 13 – запорный кран;
- 14 – тройник;
- 15 – магистральный фильтр;
- 16 – переходник;
- 17 – блок электронной автоматики;
- 18 – проводка;
- 19 – гидроаккумулятор.

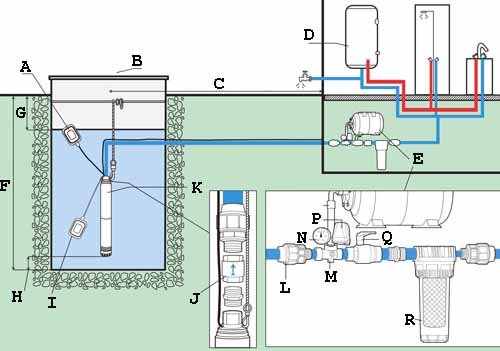

Предельное внимание на фитинги
Ещё одна вариант демонстрирует самое тщательное отношение ко всей соединительной системе, напоминая, что трубопроводы – тоже наука о контактах.
Обращаем внимание на используемый датчик рабочего и «сухого» состоянии:
- A – положение датчика при рабочем положении насоса, когда в канале достаточно воды;
- B – оголовок скважины;
- C – горизонталь верхнего уровня грунта;
- D – нагреватель воды;
- E — гидроаккумулятор;
- F – общая глубина;
- G – динамический, постоянно изменяемый уровень;
- H – минимальное расстояние от края устройства до дна скважины;
- I – положение датчика, когда происходит аварийное прекращение работы ввиду недостатка воды, «сухой» режим;
- J – положение обратного клапана, обращаем внимание на систему фитингов;
- K – погружной насос с поплавком;
- L – соединительная муфта;
- M – штуцер на 5 выходов;
- N — манометр;
- P – реле давления;
- Q – шаровой кран;
- R – фильтр предварительной очистки.

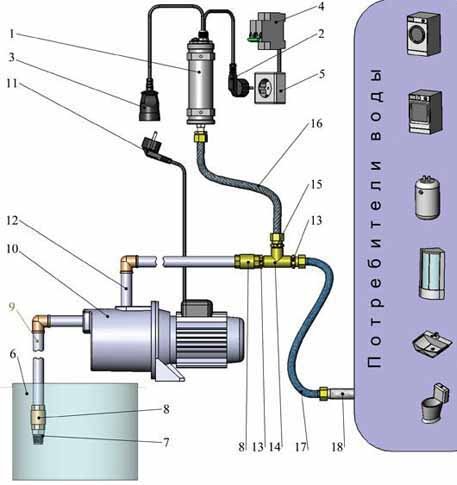

Подключение поверхностного насоса
Представляем и подключение поверхностного насоса:
- 1 – система управления;
- 2 – сетевой шнур и вилка;
- 3 – сетевой шнур и розетка;
- 4 – автоматический выключатель – обязательный элемент для защиты от перегрузок и сохранения, тем не менее, системы в рабочем состоянии;
- 5 – сетевая розетка, предлагаемая схема работает от стандартной сети в 220 В и 50 Гц;
- 6 – скважина;
- 7 – входной сетчатый фильтр;
- 8 – обратный клапан;
- 9 – всасывающий трубопровод;
- 10 – поверхностный насос;
- 11 – шнур электропитания насоса и вилка;
- 12 – нагнетающий трубопровод;
- 13 — ниппель;
- 14 — тройник;
- 15 – ниппель переходной;
- 16 – гибкая подводка;
- 17 — подводка;
- 18 – трубопровод к потребителям.
Полезный совет!
При выборе насоса советуем ориентироваться на следующие критерии : его назначение, производительность и требуемая высота подъема воды, тип всасывающего шланга, если это поверхностный насос — форма и диаметр внутреннего сечения могут снизить производительность насоса, в каких условиях будет происходить эксплуатация – в помещении или на открытом воздухе.
Статьи по теме:
Выводы
Существует множество вариантов подключения насосов для подачи воды из скважины. Без опыта, настройка этих схем своими руками, даже если есть инструкция, будет очень сложна. Учтём, что слишком высока и цена возможных ошибок.
Предлагайте выполнить всю работу профессионалам. Однако, это не исключает необходимости подробно знать все нюансы происходящих процессов, поэтому обязательно посмотрите и не раз видео в этой статье.
