Для отвода осадков и снижения уровня грунтовых вод сооружаются специальные накопители. Это основной элемент дренажной системы, в обзоре мы разберемся с разновидностями колодцев и рассмотрим плюсы и минусы каждого варианта. Тема несложная, разобраться в ней может любой, прочитав эту статью.

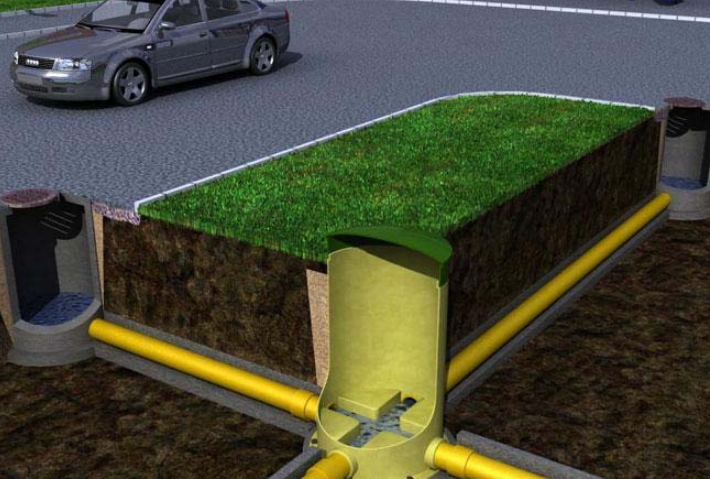

Накопительный колодец служит для сбора и отстаивания воды
Предназначение дренажных колодцев
Разберемся, для чего используются резервуары. Они выполняют множество функций и решают такие проблемы:
- Высокий уровень грунтовых вод. Из-за него на участке сыро, а в самых низких местах весной и осенью стоит вода. Отвод влаги производится через специальные элементы, которые называются дрены. Колодец служит как водосбор, в котором жидкость отстаивается, земля выпадает на дно, а чистая вода беспрепятственно удаляется, если все сделано правильно;

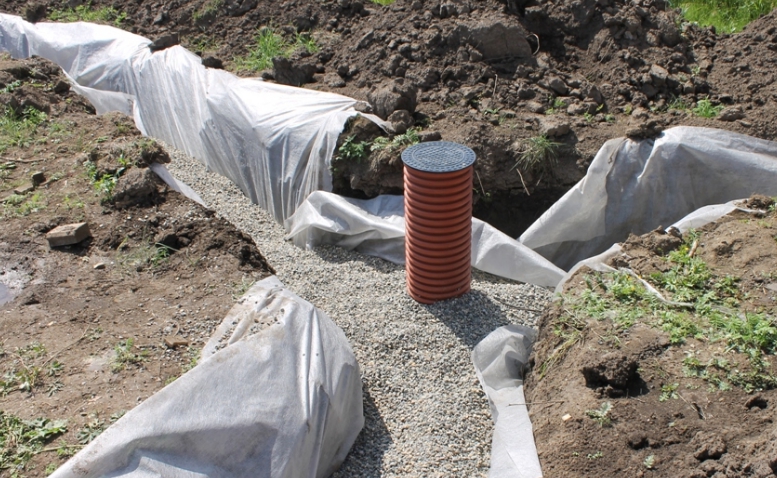

Решить проблему с грунтовыми водами поможет грамотная дренажная система
- Глинистый тип почвы не пропускает воду. Эта проблема решается так же – устройством системы дренажа. Причем жидкость отводится или в централизованный коллектор, или в почву ниже слоя глины – надо сделать глубокий колодец, и вода беспрепятственно преодолеет влагонепроницаемый слой;
- Большое количество строений ухудшает естественный водоотвод. Если после постройки дома и других сооружений замечено, что на участке есть излишняя влага, то сооружается система водоотведения. Тут может хватить и одного колодца, если площадь небольшая, но лучше проконсультироваться со специалистами, чтобы сделать все правильно;

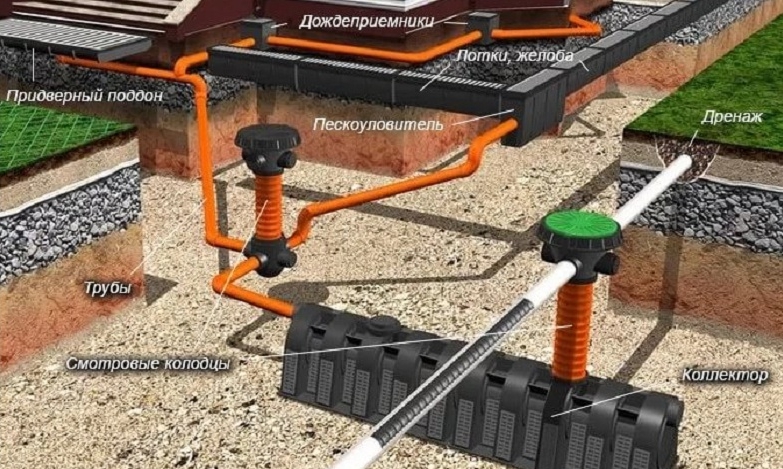

Современная система для небольшого участка
- Отвод жидкости из канализации тоже производится через дренажный колодец. В этом случае первым ставится септик или специальный отстойник, из него первоначально очищенная вода попадает в больший резервуар, из которого она уходит в почву или откачивается специальным оборудованием;
- Конструкция может использоваться и для других целей. В ней часто располагается скважина с необходимым оборудованием, трубы водопровода, пожарный гидрант или ревизия для проверки канализационной системы. Это многоцелевой узел, его несложно приспособить под все эти варианты.

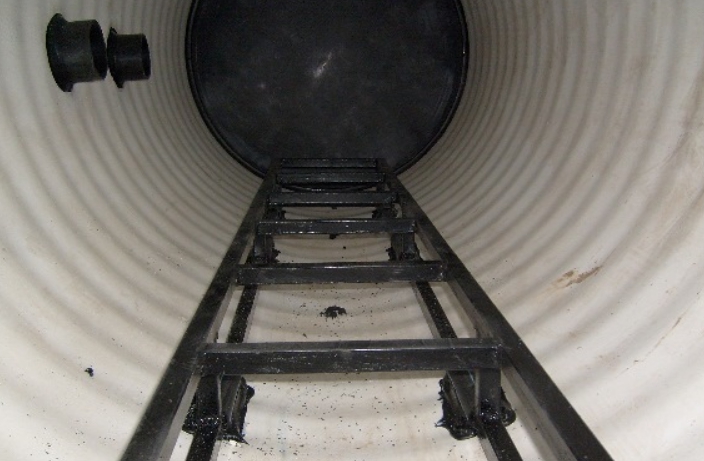

Если в колодец нужно спускаться, то установка лестницы не будет лишней
Конструкция используется и как промежуточный элементы для отстаивания жидкости, и как конечный узел, в котором вода фильтруется и уходит в почву. Все зависит от особенностей системы и целей, которые вы преследуете.
Конструкция дренажного колодца
Разберемся, из каких частей состоит конструкция:
| Иллюстрация | Описание |

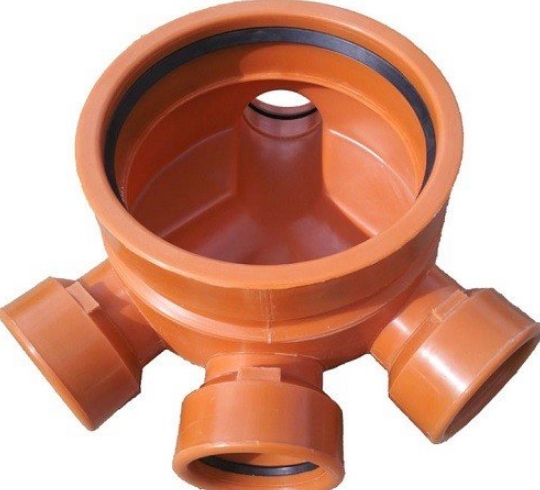

| Донная часть. Бывает трех видов: - Лоток с раструбами под трубы называется кинета. Он подбирается по конфигурации системы и служит для сбора жидкости из дрен и направления ее в отстойник или канализацию;
- Глухое днище применяется там, где нужно собирать жидкость и откачивать ее. Чаще всего это обычная плоская конструкция;
- Отсутствие дна характерно для конструкций, в которых делается дренажный фильтр (чаще всего это щебень). В этом случае жидкость очищается и уходит в почву, а ее избыток выводится через трубу в канаву или канализацию.
|
| Шахта. Это пластиковый, железобетонный, кирпичный или любой другой вариант. Высота элементов зависит от особенностей системы, если работы проводит строительная компания, то все делается по СНиП, а если вы делаете все сами, то предварительно проконсультируйтесь со специалистами. Высота шахты может достигать 6 и более метров, но чаще всего используются варианты поменьше. |

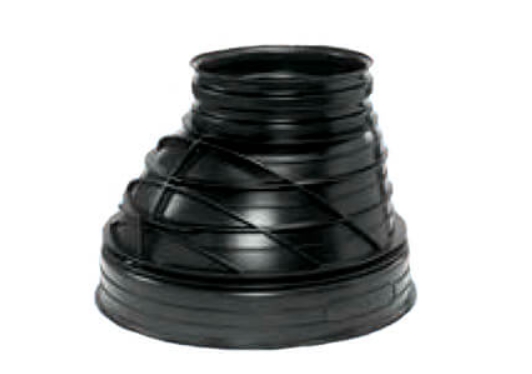

| Горловина, используется на шахтах большого диаметра. Чаще всего у нее коническая форма, чтобы получилось надежное соединение с люком. Этой части может и не быть, чаще всего она используется в готовых изделиях из пластика. |

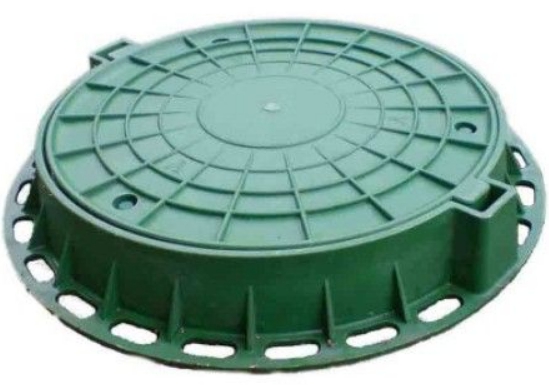

| Люк или дождеприемник. Тут все зависит от особенностей использования колодца. Дождеприемники выполняются в виде пластиковых или бетонных лотков с решеткой сверху. Люк имеет классическую форму, но в отличие от старых вариантов из чугуна, в наши дни применяются пластиковые изделия. Они имеют малый вес и высокую надежность – полимерный элемент не боится влаги. |
Система работает под высокими нагрузками весной и осенью, поэтому обслуживание производится в летний или зимний период. За замерзание не беспокойтесь – емкости не заполняются до верха, поэтому расширяющаяся при замерзании вода не повредит колодцы.
Чтобы дренаж функционировал хорошо, раз в год колодцы чистятся. Методика проведения работ зависит от типа конструкции и характера ее использования.
По назначению эти колодцы для дренажа могут быть таких видов:
| Иллюстрация | Описание |
| Смотровой или ревизионный узел. Используется для контроля состояния дренажной системы, чаще всего в колодце делается соединение, через которое видна внутренняя часть трубы и при необходимости производится чистка коммуникаций. Этот тип конструкций располагается на небольшой глубине для удобства обслуживания и чистки. |
| Поворотный колодец. Ставится в местах, где труба меняет свое направление и предназначен для предотвращения засоров, они чаще всего образуются в этих местах. На дне делается отстойник, чтобы твердые частицы не шли дальше и потом удалялись механическим способом. В одном узле может сходиться две, три и более труб, все зависит от конфигурации системы. |

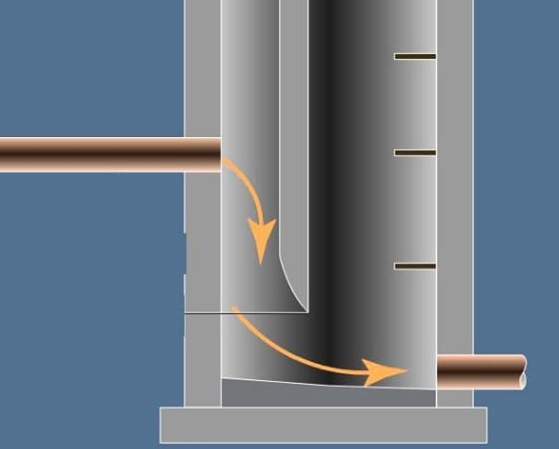

| Перепадный колодец отличается тем, что трубы внутри стоят на разном уровне. Такое расположение позволяет использовать этот узел для двух целей: - При дренаже участков со значительными перепадами рельефа, чтобы не укладывать трубы под большим углом;
- Для гашения напора канализации. В этом случае внутри стоит гаситель, как на схеме, который останавливает поток. Этот вариант работает как водосборник, в котором твердые частицы оседают на дне, а жидкость уходит дальше.
|

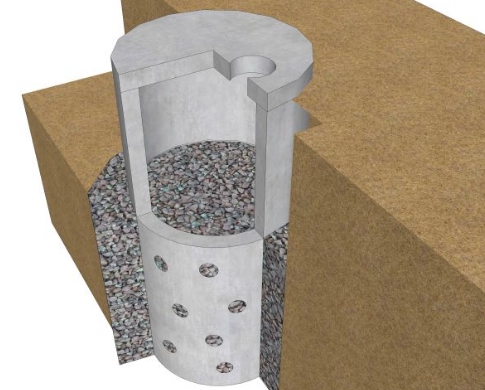

| Фильтрующий узел. Накапливает жидкость и очищает ее за счет слоя щебня и специального материала – геотекстиля.
Подходит для сбора воды с участка и ее последующего распределения в глубоких слоях почвы. Обычно такие варианты имеют большой размер и глубину до 6 метров. |

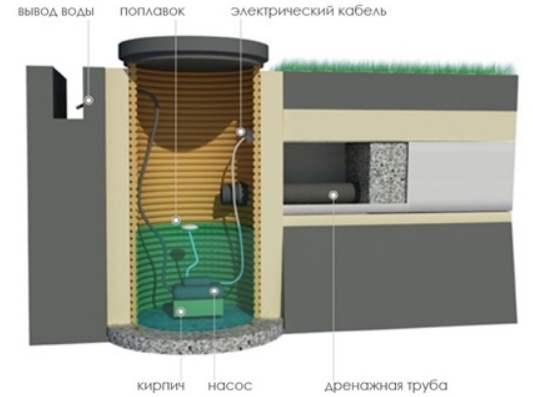

| Накопительный колодец ставится в самой низкой точке участка и используется для вывода воды в канализационную систему или сточную канаву. Необходим, если нет возможности распределения воды в почве. Осушение производится принудительно. Для удобства система оборудуется специальным насосом с поплавком, который включается автоматически при достижении определенного уровня воды.
|
Виды колодцев
По материалу изготовления все варианты можно разделить на четыре группы, рассмотрим каждую отдельно.
Статьи по теме:
Колодцы из армированного бетона
Еще 30 лет назад это был самый популярный вариант. Разберемся с его основными особенностями:
| Иллюстрация | Описание |

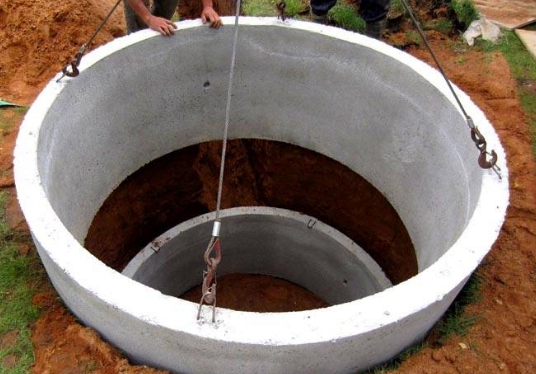

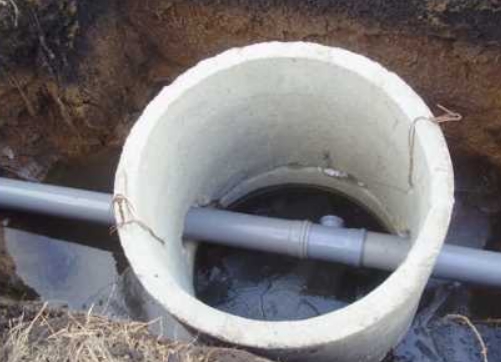

| Элементы изготавливаются из высокопрочного бетона и армируются каркасом из арматуры. Это повышает их стойкость к разрушению и предотвращает образование трещин при перепадах температуры. Изделия очень тяжелые – установка без специальной техники чаще всего невозможна, хотя варианты небольшого диаметра по силам поставить 4-5 человекам. |

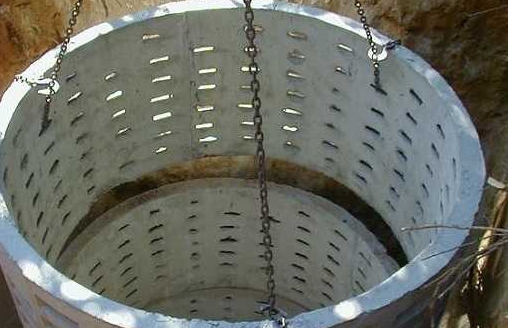

| Кольца с отверстиями используются в системах дренажа, когда нужно распределить влагу в почве. Ставятся в нижнюю часть, но иногда из таких элементов делается вся конструкция. |

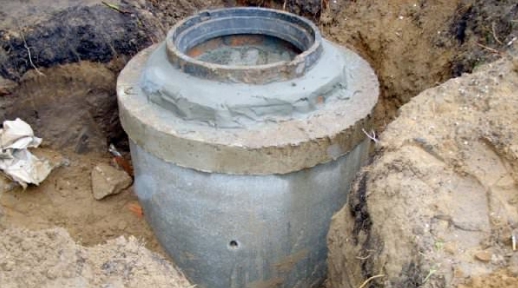

| Верхняя часть закрывается оголовком и люком. Приобретается вместе с кольцами. Для надежности все соединения заделываются раствором, для этого ставится опалубка. Получается несъемный вариант, если впоследствии нужно разобрать водоотводный колодец, то крышка отделяется перфоратором или зубилом и молотком. |
Пластиковые колодцы для дренажа
Используются чаще всего и имеют такие преимущества:
| Иллюстрация | Описание |

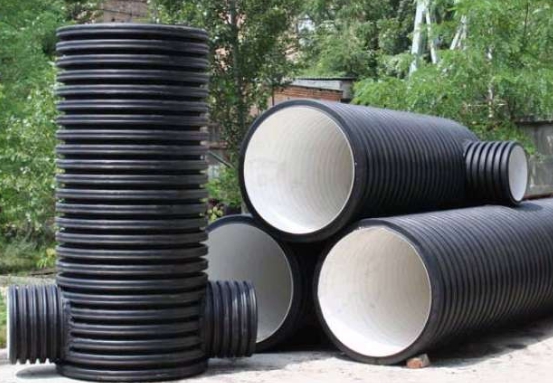

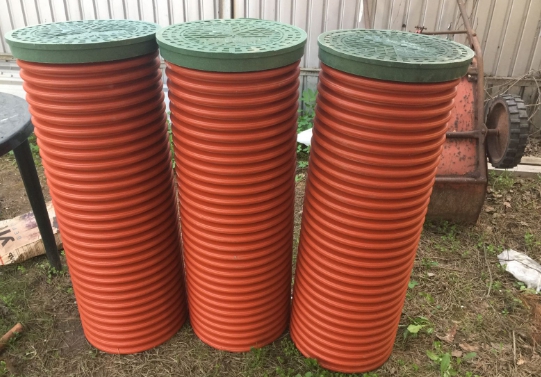

| Готовый коллекторный элемент прост в установке. Он имеет малый вес и компактные размеры, что упрощает монтаж и позволяет провести работы вручную. Это идеальный вариант в частный сектор, надо продумать сеть и рассчитать необходимые комплектующие, а потом приобрести весь комплект. Выпускаются отдельные серии изделий под конкретные цели, выбор сделать несложно. |

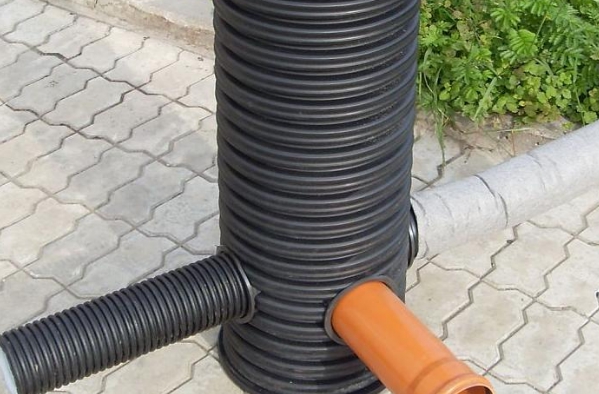

| Продаются любые конфигурации колодцев – контрольный, поворотный, сборный и т.д. В них сразу сделаны необходимые отводы, остается поставить трубы и собрать все элементы на месте. Через соединения не будет сочиться влага, как это часто бывает с бетоном. Рифленая поверхность исключает деформацию стенок под давлением грунта и воды. Через такие узлы удобно подводить водоснабжение в дом. |
Дренажный колодец из кирпича
Основные особенности таковы:
| Иллюстрация | Описание |

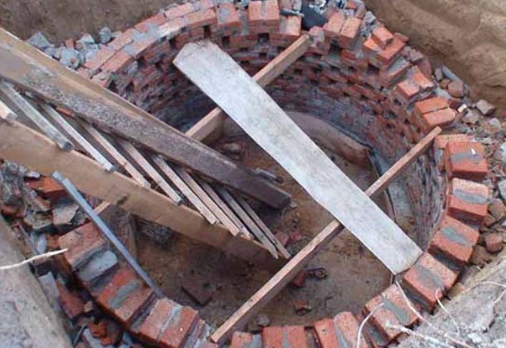

| Выкладывается из красного кирпича. Используется цементно-песчаный раствор с добавлением жидкого стекла, чтобы через стыки не проникала вода. На дне заливается стяжка или кладется бетонная панель. Если есть дача, на которой делается дренаж и под рукой оказался старый кирпич, используйте его для колодца. |

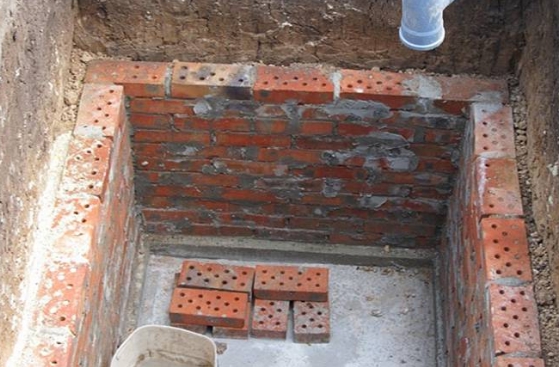

| Для дренажа оставляются отверстия. Выложить конструкцию непросто, имейте это в виду. |
Колодцы из подручных средств
Есть два распространенных варианта:
| Иллюстрация | Описание |

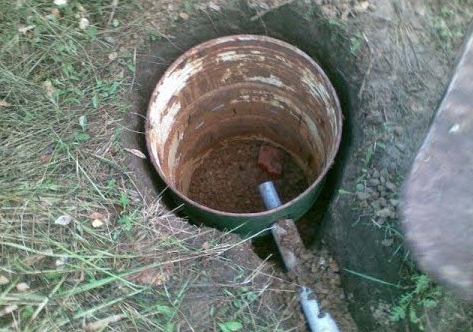

| Использование бочек. Лучше ставить пластиковые варианты, но подойдут и металлические, в них срезается верх, а в нижней части делаются отверстия. |

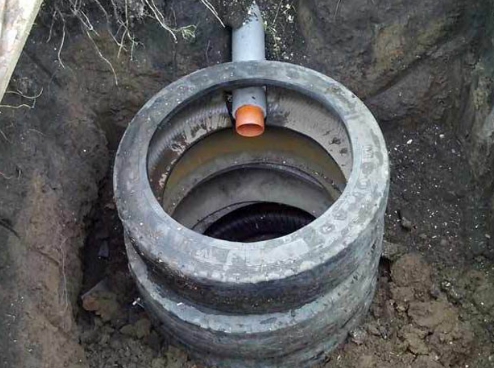

| Использование автомобильных шин. Простое, но ненадежное решение, подходящее для дач. |
Статьи по теме:
Производители колодцев
Лучшие отзывы получила продукция этих брендов:
- Вавин. Стандартный диаметр 425 мм, максимальная глубина заложения до 6 метров. Рассчитаны на давление до 0,5 бар. Продукт среднего ценового диапазона;
- Полипайпс. Продается готовыми комплектами диаметром 440 мм и высотой 3 м. Съемное дно и пластиковый люк идут в комплекте. Стоит 8000 рублей;
- КДН. Продукция предназначена для собора ливневых и дренажных стоков. Изделие диаметром 970 мм и высотой 1500 мм удобно обслуживать. Цена – 7500 рублей;

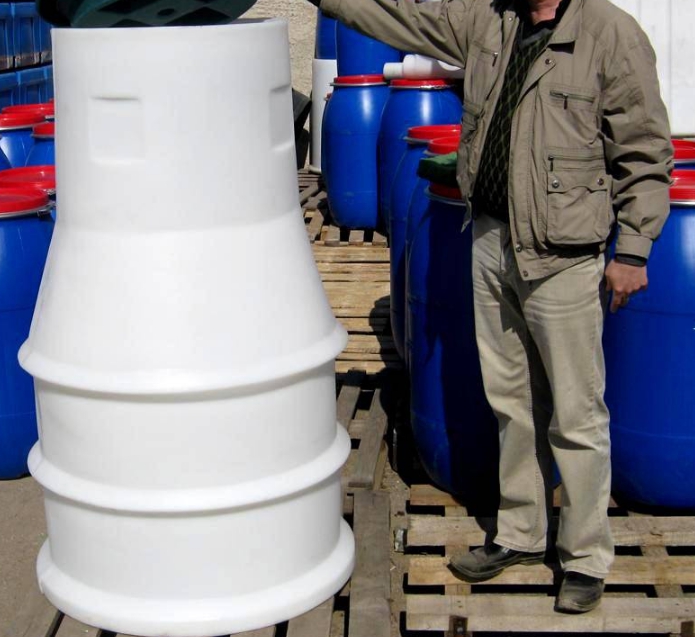

Колодцы КДН имеют форму конуса
Самостоятельный монтаж дренажного колодца
Рассмотрим процесс на примере пластиковой конструкции:
| Иллюстрация | Описание |

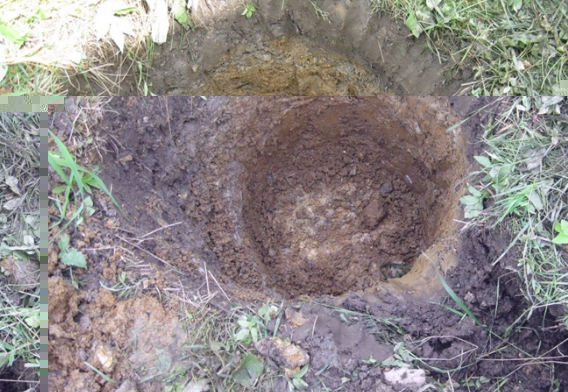

| Копается яма. Размер, диаметр и глубина определяются по размеру конструкции. Котлован делается больше для удобства установки. Не забудьте сделать траншеи под трубы. |

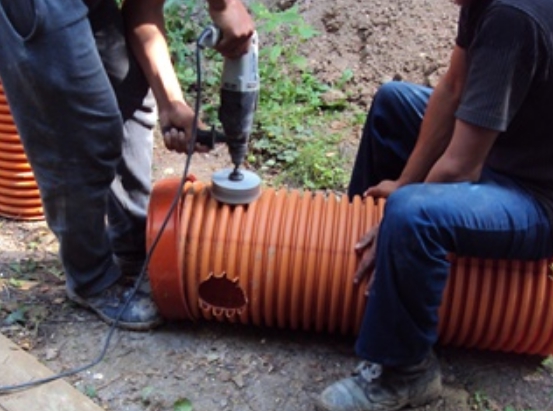

| Если отверстий нет, они вырезаются коронкой. Диаметр подбирается по диаметру трубы. |

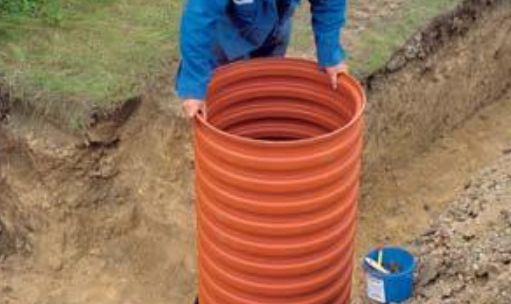

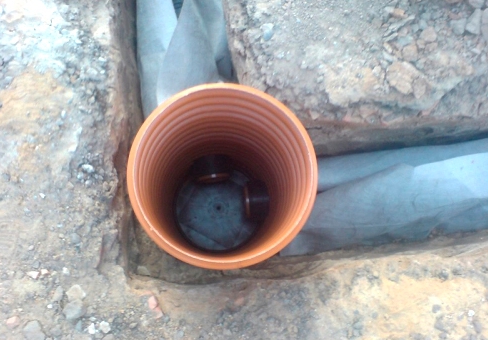

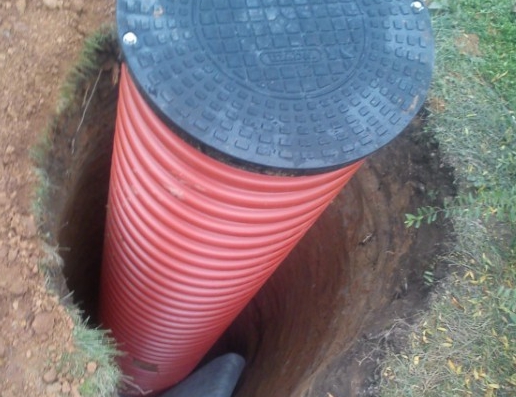

| Колодец ставится на место. Элемент выравнивается, к нему подводятся трубы. |
| Крепится верхняя крышка. После этого яма засыпается, система готова к работе. |
Вывод
Используя рекомендации из обзора, можно самостоятельно выбрать оптимальный вариант конструкции и установить его. Видео раскроет тему еще лучше, а если что-то непонятно – спрашивайте в комментариях.
