Предстоит строительство автономной канализации, но не знаете, с чего начать? Прежде всего нужно узнать, как устроен лотковый колодец, септик и выгребная яма. Я расскажу о перечисленных сооружениях, их устройстве, технических и эксплуатационных параметрах. В итоге вы сможете выбрать подходящий способ утилизации канализационных стоков для частного дома.

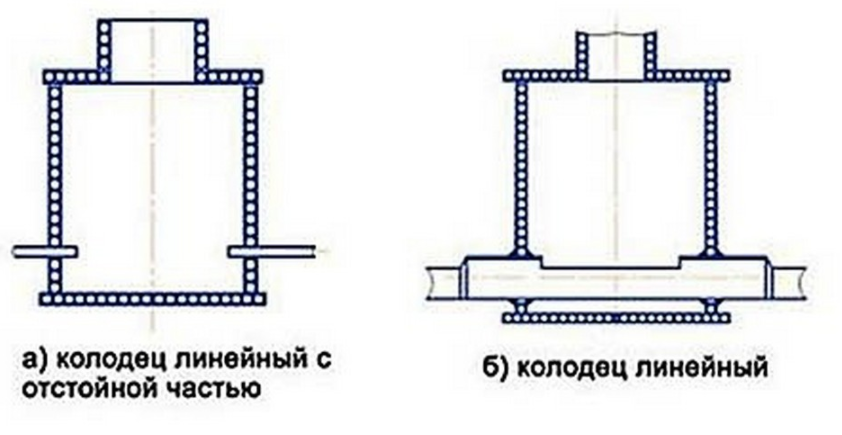

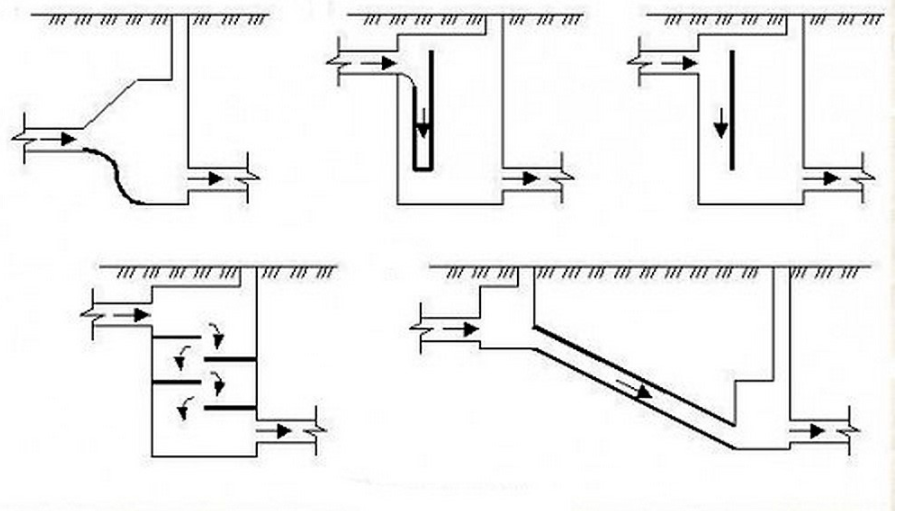

Виды канализационных колодцев

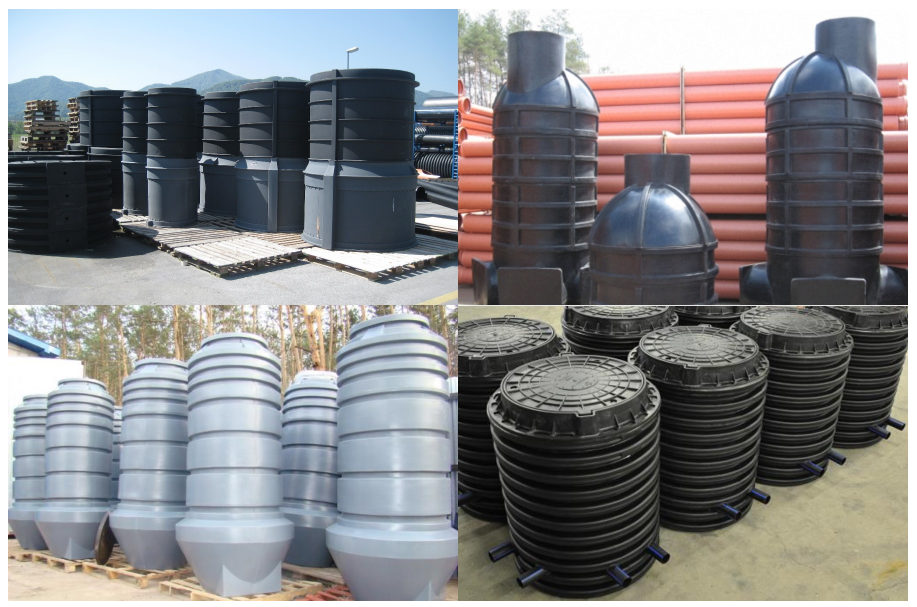

Из чего изготовлены
Как рассчитать объем канализационного колодца

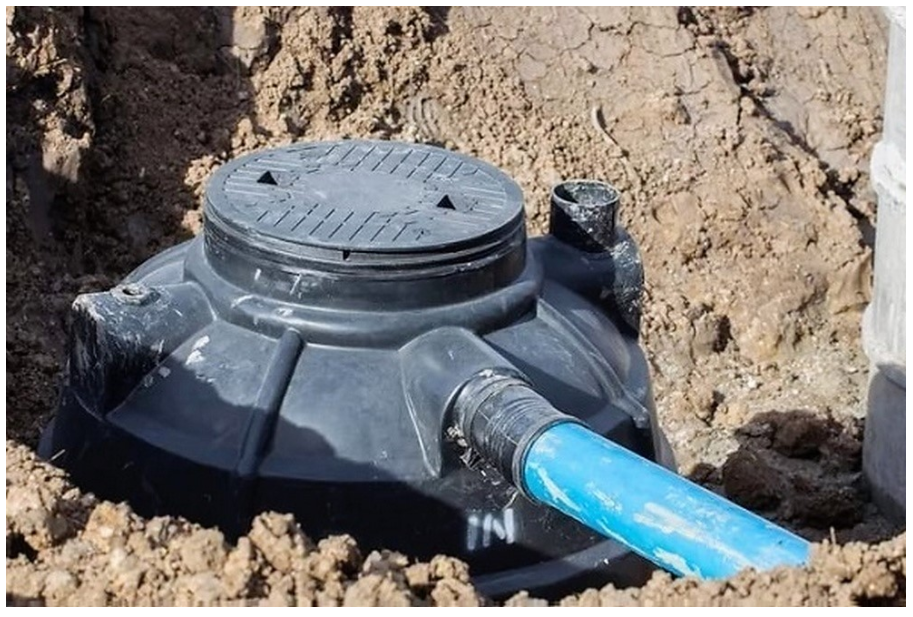

При выборе колодца, объем определяем по количеству стоков из расчета на число проживающих в доме людей
Для расчёта внутреннего объема септика или фильтрационного колодца используем следующую формулу:
V = (A×B×C)/1000
Здесь:
- V – объем накопителя;
- A – число одновременно проживающих в доме людей;
- B – максимальная ежедневная норма стоков на одного человека (традиционно определяется как 200 литров);
- С – количество дней, в течении которых септик очищает стоки (традиционно определяется как 3 дня).
Для примера рассчитаем параметры септика для средней семьи из 3 человек: 3×200×3=1800. Делим 1800 на 1000 и получаем 1,8 м³.

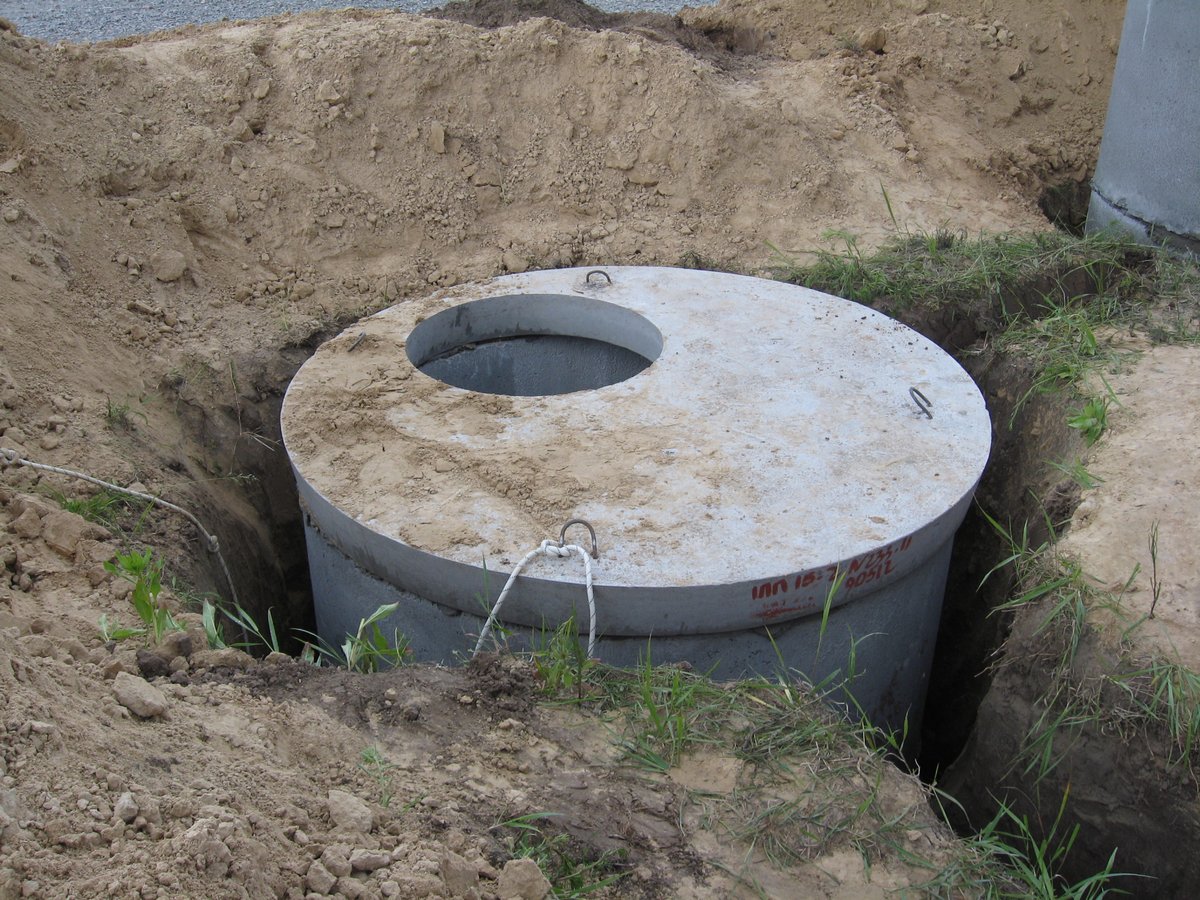

В соответствии с расчетом внутреннего объема резервуара несложно определиться с тем, какой фекальный насос подойдёт для очистки содержимого
Для расчета внутреннего объема выгребной ямы с герметичным дном нужно рассчитать ежедневную норму стоков для всех жильцов дома в сумме и умножить это число на количество дней, в течении которых стоки накапливаются до откачки ассенизаторской машиной. В среднем откачка производится раз в месяц.
Для примера посчитаем объем выгребной ямы для семьи в три человека: 3×200 = 600 литров в день. Теперь дневную норму 600 л умножаем на количество дней между откачками 30 и получаем 18000 литров ежемесячно.
Так как 1 м³ вмещает 1000 литров, для дома с тремя жильцами нужна выгребная яма объемом 18 м³.
Если откачивать содержимое колодца чаще, например, 2 раза в месяц, яму можно сделать меньшего размера. Но практика показывает, что выгоднее сделать большой колодец, чем чаще заказывать услуги ассенизаторов.
Статьи по теме:

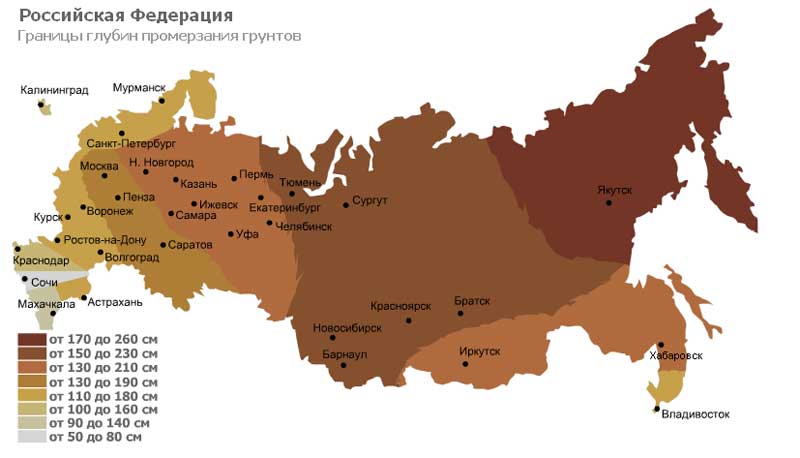

Глубина установки канализационного колодца
Технические требования
Технические требования по установке и эксплуатации железобетонных колодцев регламентируются СНиП 3.05.04-85 и СНиП 3.03.01-87

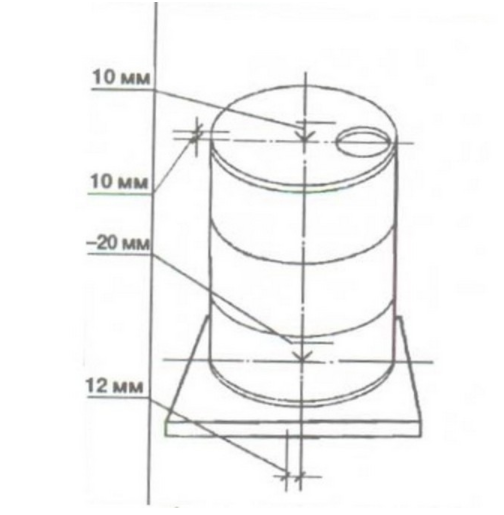

Максимальные допуски по вертикальным и горизонтальным отклонениям:
- Перекос плит перекрытия — 10 мм
- Перекос дна – 20 мм;
- Перекос боковых стенок опорного кольца – 10 мм;
- Отклонение всей конструкции относительно вертикальной оси – 12 мм.

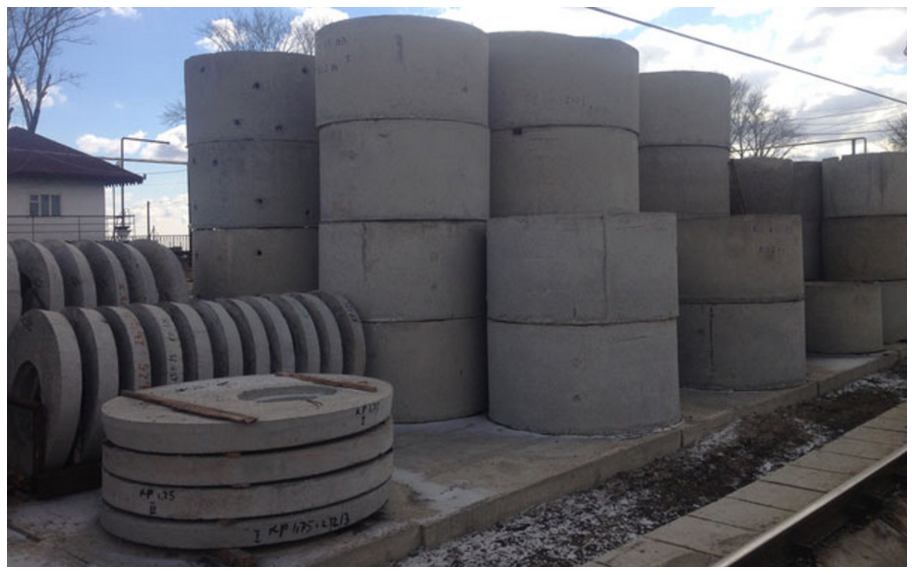

Максимальные отклонения по размерам от номинальных габаритов, перечисленных в ГОСТ 8020—90:
- По внешнему и внутреннему диаметру колец: для диаметра кольца меньше 1500 мм ±8 мм, больше 1500 мм ±10 мм;
- По высоте стеновых колец ±8 мм;
- По высоте опорных колец ±5 мм;
- По толщине конструктивных элементов ±5 мм;
- По диаметру отверстий для вывода труб ±5;
- По расположению отверстий для отвода труб ±10 мм.
- Непараллельность верхней и нижней поверхности перекрытия и днища – не больше 5 мм;
- Шаг расположения скоб – 300 мм.

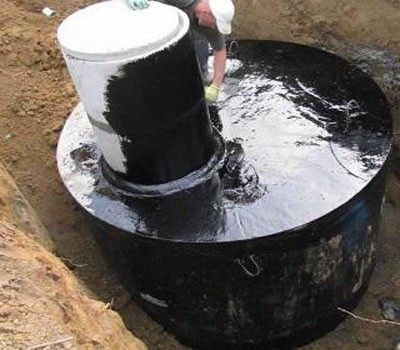

Перед началом сборки колодца обратите внимание на антикоррозийное покрытие петель. В заводском исполнении для защиты металла от коррозии применяется битумный лак или мастика.
Прочность ЖБ строения обеспечивается весом колец и плит, тем не менее, качество кладочного раствора тоже немаловажно

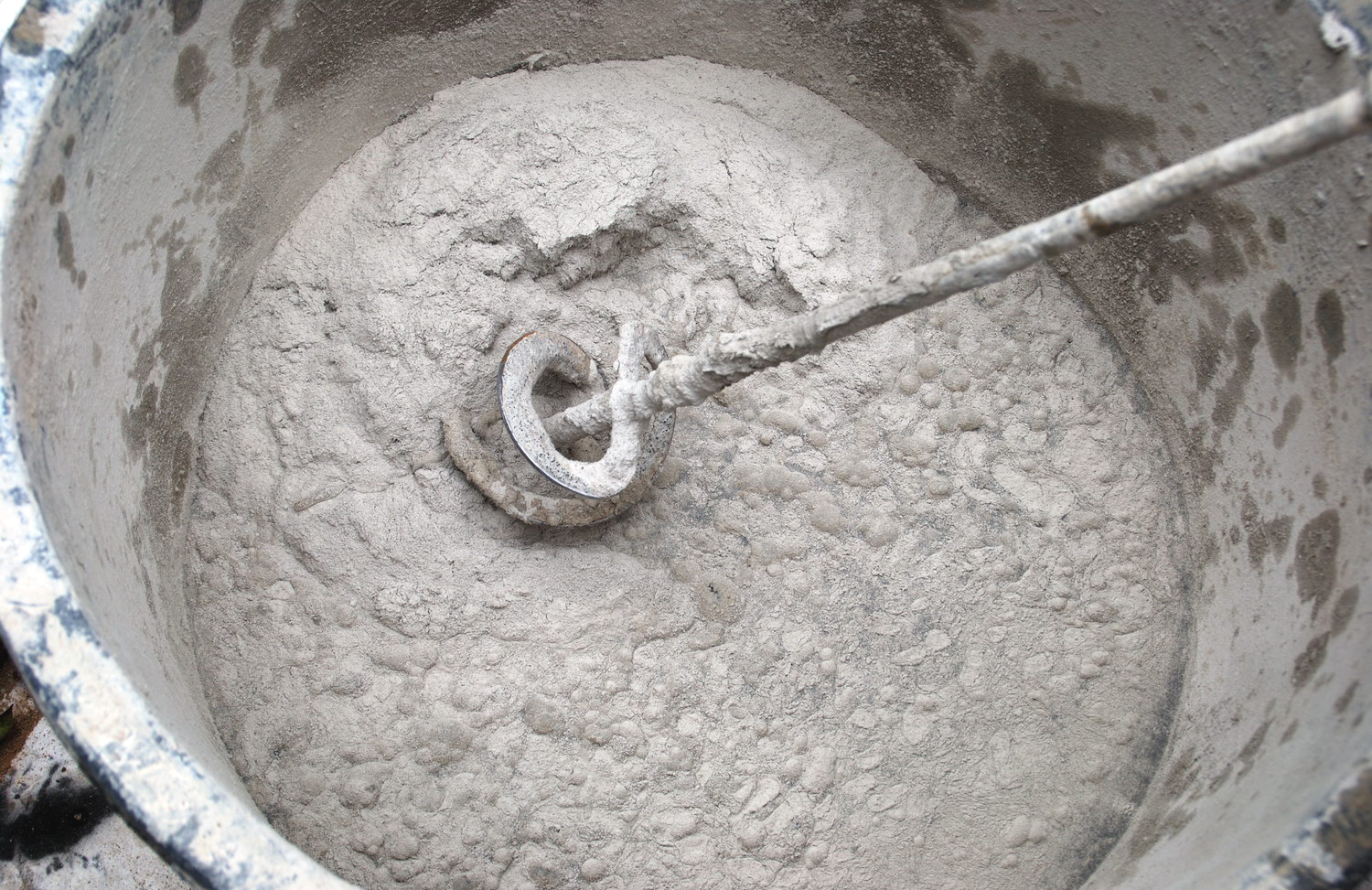

Требования к монтажному раствору:
- Марка цементопесчаного раствора – не менее 50;
- Подвижность раствора по глубине конуса – от 5 до 7 см:
- Толщина монтажного шва при высыхании – не более 10 мм.
Запрещается выполнять монтаж ЖБИ при сборке бетонных колодцев с использованием раствора который начал схватываться. Не допускается омолаживание водой пересушенного кладочного раствора.

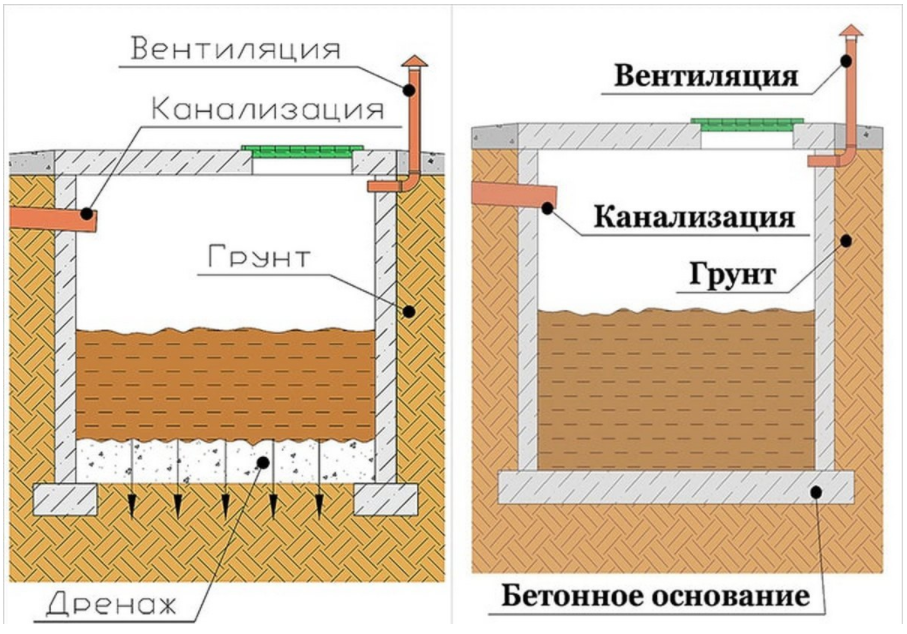

При проектировании и строительстве бетонных колодцев – накопителей нужно предусмотреть возможность скопления метана в замкнутом объеме. Поэтому в верхней части сооружения устраивается вентиляция. По строительным нормативам диаметр вентиляционной трубы должен составлять 100 мм и должен подыматься над уровнем земли не менее, чем на 500 мм.
Санитарные требования
Санитарные нормы в отношении колодезных сооружений регламентируют расположение сооружений относительно строительных объектов, водоемов, дорог общественного пользования и т.п.

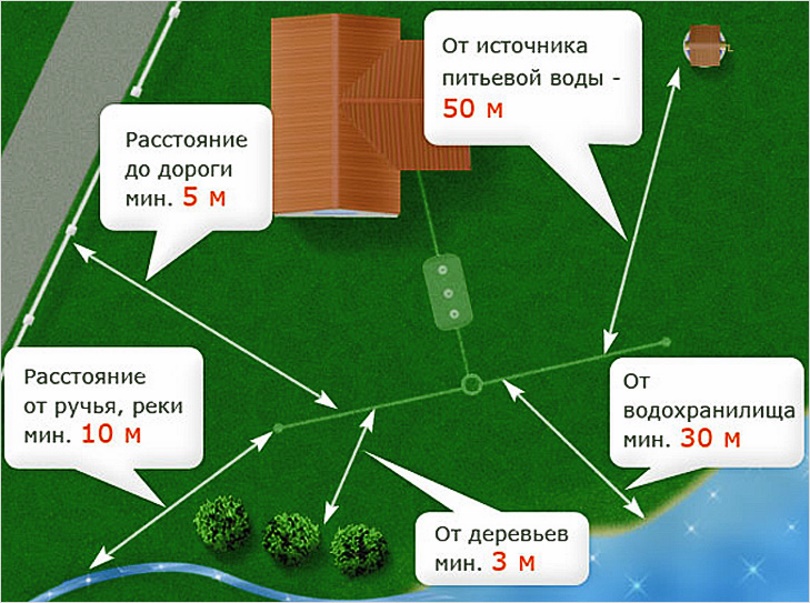

На схеме показано оптимальное расположение канализации относительно водоканала, дороги и прочих объектов
Перечень санитарных норм:
- Расстояние от фундамента строительного объекта (дома, хозпостроек, гаражей, теплиц и т.п.) – не менее 5 метров;
- Расстояние от водоёмов со стоячей водой – не менее 30 метров;
- Расстояние от водоёмов с проточной водой – не менее 10 метров;
- Расстояние от грунтовых источников питьевой воды – не менее 50 метров;
- Расстояние до садовых деревьев – не менее 3 метров, до кустарников – не менее 1 метра;
- Расстояние от ограждения участка – не менее 4 метров;
- Расстояние от проезжей части дорог – не менее 5 метров;
- Расстояние от места пролегания подземных газопроводов, магистралей водоснабжения не менее 5 метров.

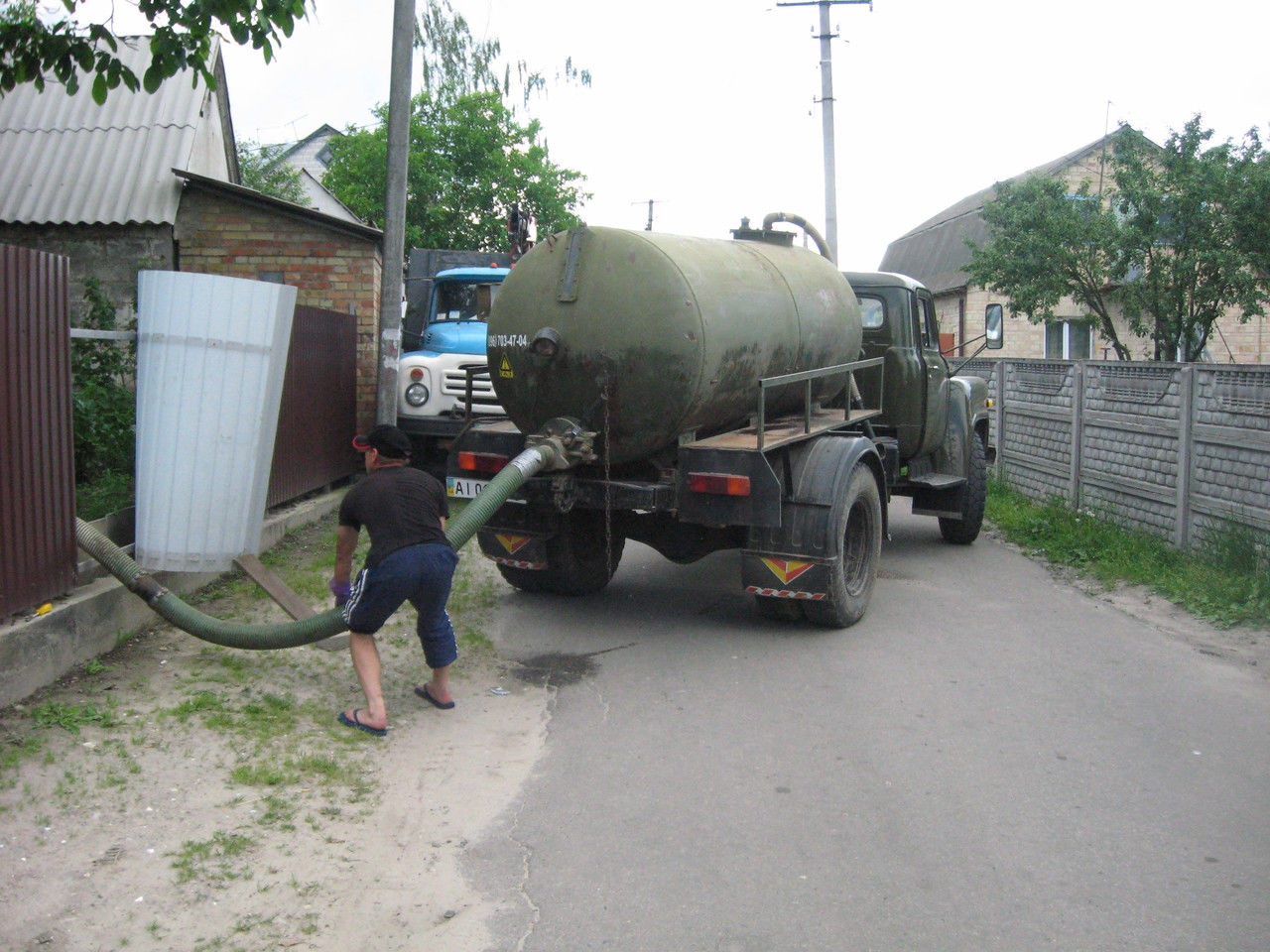

Планируя расположение канализационного колодца на участке, предусмотрите наличие подъездных путей, так как потребуется обеспечить подъезд ассенизаторской машины.

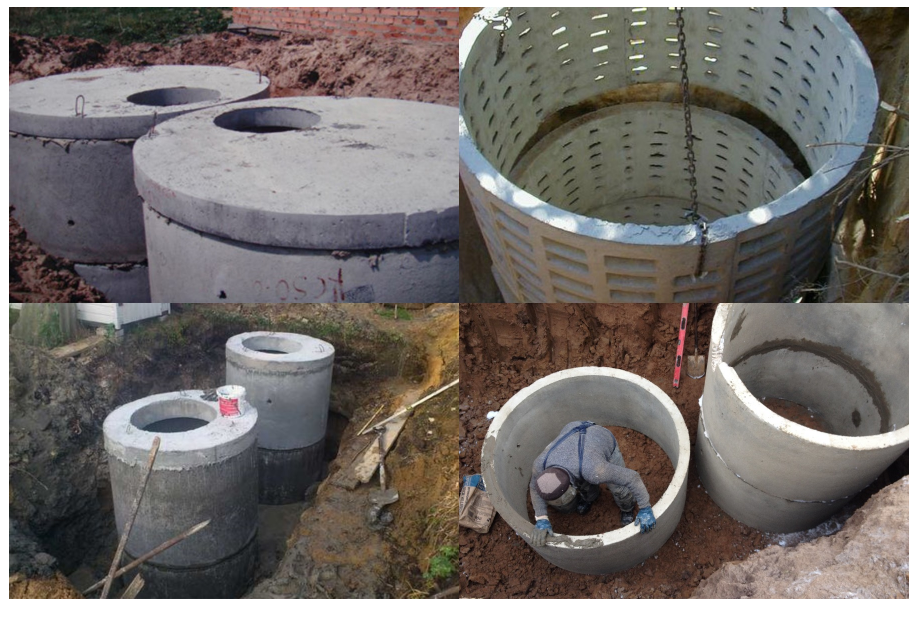

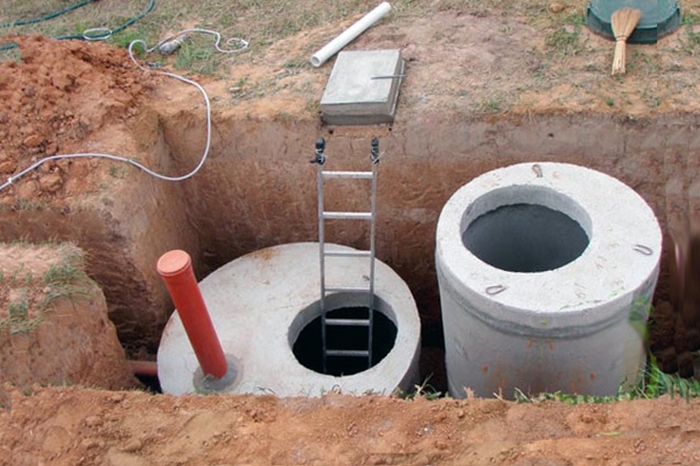

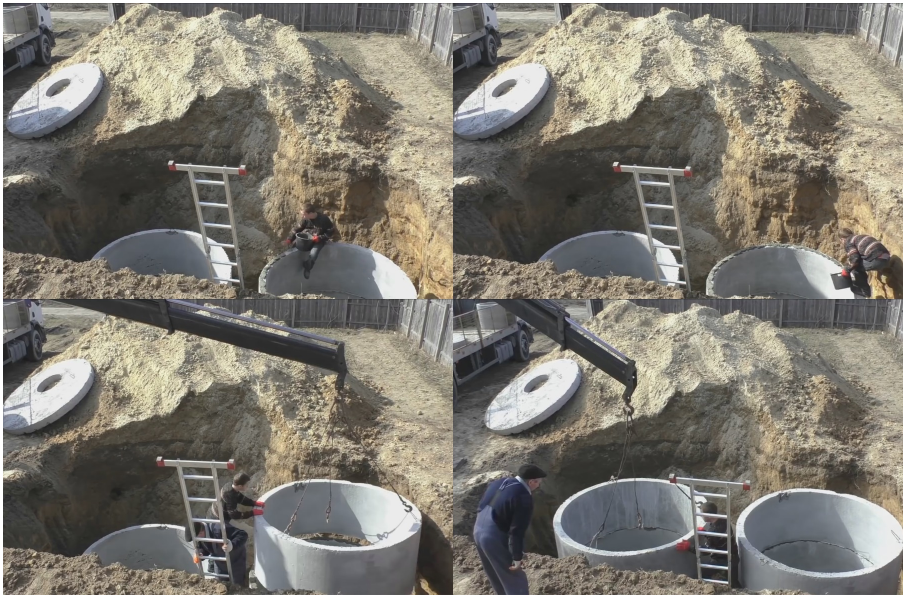

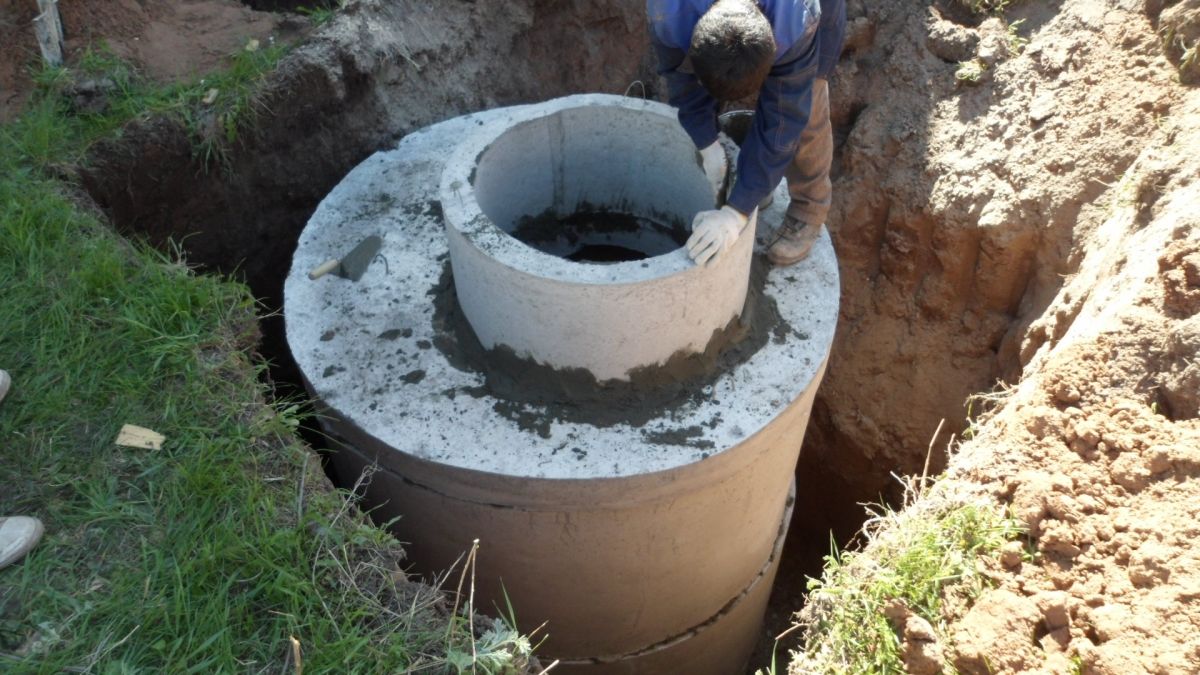

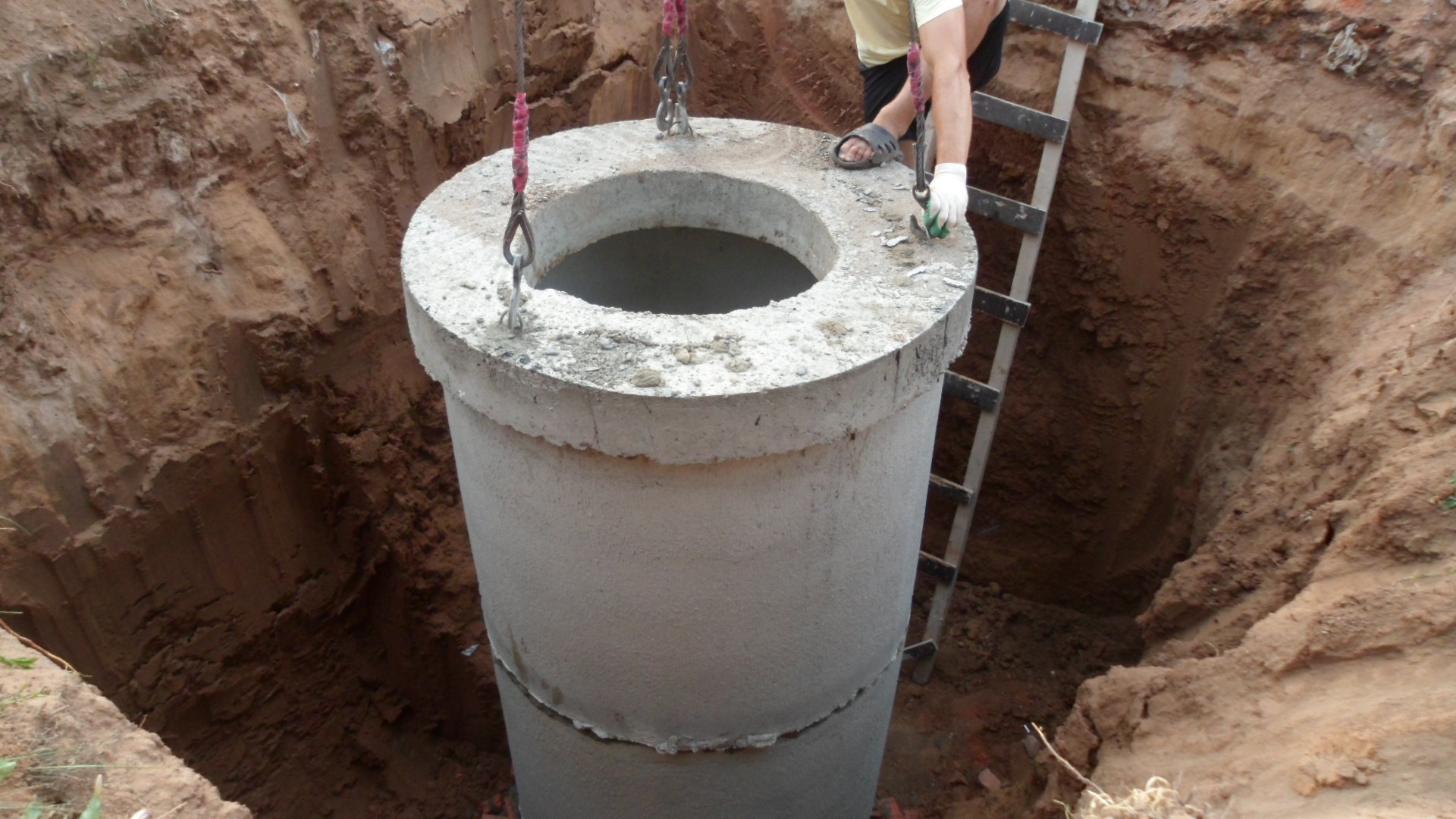

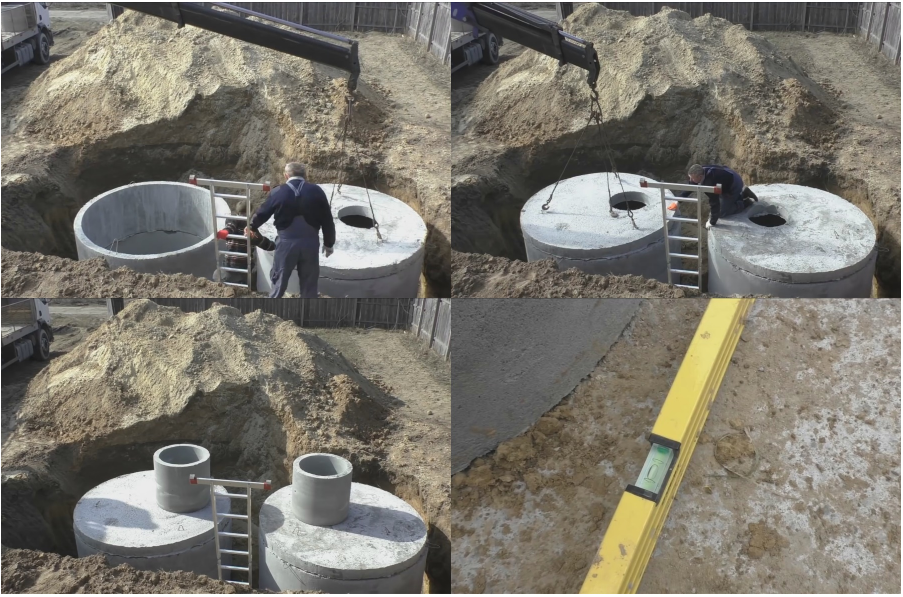

Строительство колодца — септика из ЖБ колец

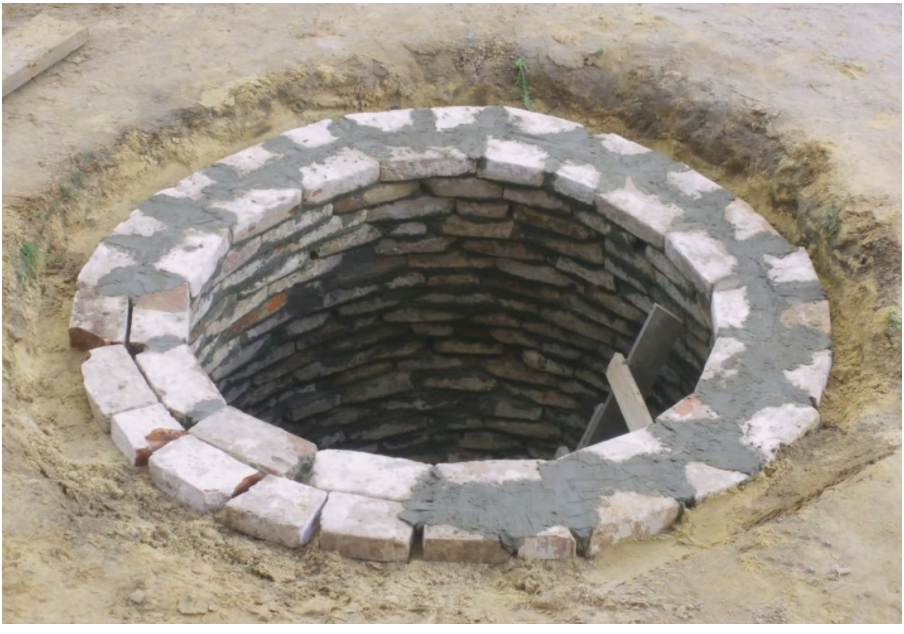

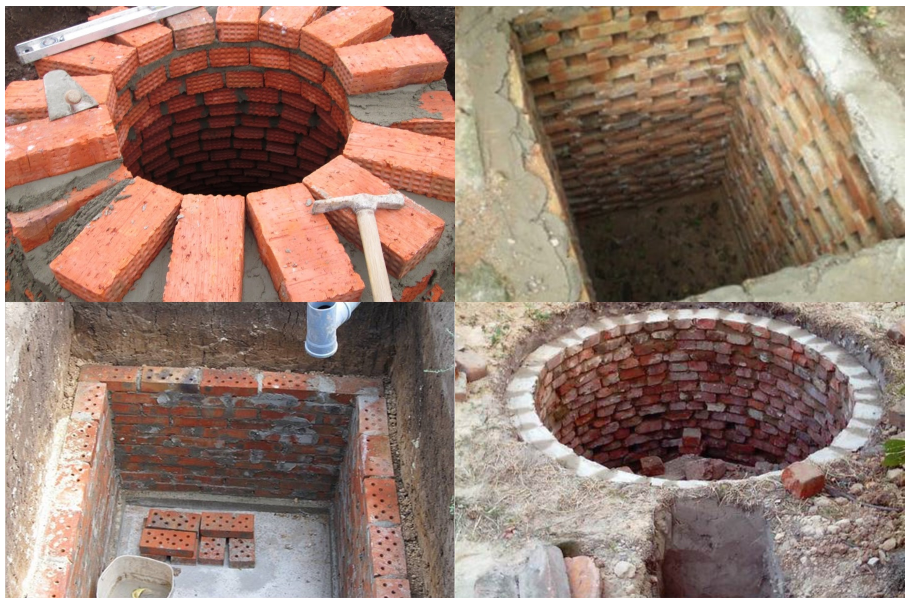

Строительство колодца септика из кирпича

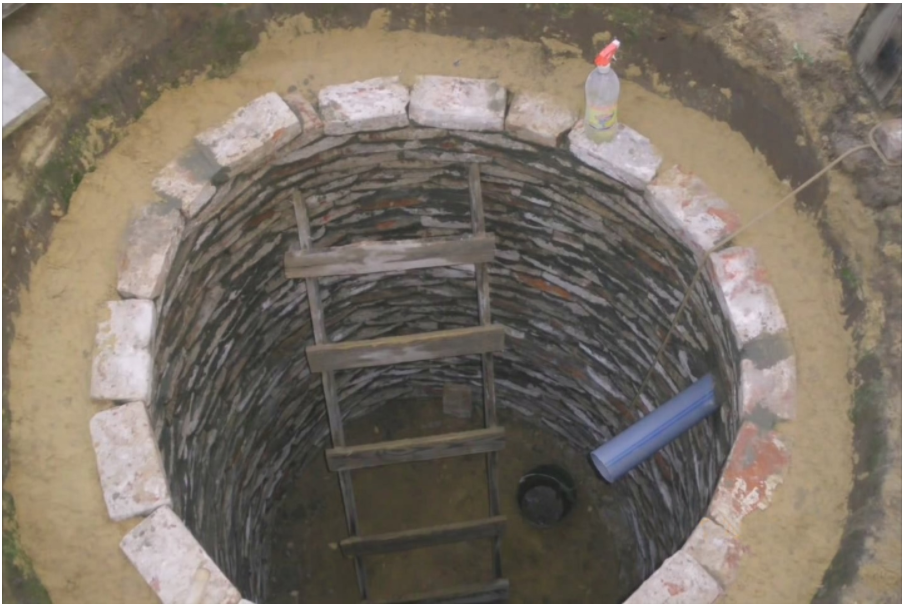

Диаметр котлована рассчитываем так, чтобы внутрь поместилось два ряда кирпича со стандартными размерами 250×120×65 мм
Если под бетонные кольца котлован копается квадратной формы, то под строительство из кирпича котлован делается правильной цилиндрической формы.
В качестве кладочного раствора используем цементнопесчаную смесь: 1 к 3. Смесь затворяем водой с добавлением жидкого стекла: на ведро 20 л готового раствора литр клея. После замешивания работаем быстро, так как раствор на жидком стекле быстрее схватывается.
Нужно ли штукатурить стены колодца? При правильном выборе кирпича в оштукатуривании нет необходимости. Но, чтобы не потребовался ремонт стенок, выполняется заделка всех кладочных зазоров раствором ЦПС на жидком стекле.
Подведем итоги
Теперь вы знаете все, что нужно знать о канализационных колодцах. Если остались вопросы, задавайте их в комментариях, и не забудьте посмотреть видео в это статье.
