Канализационный колодец – разновидности и особенности эксплуатации

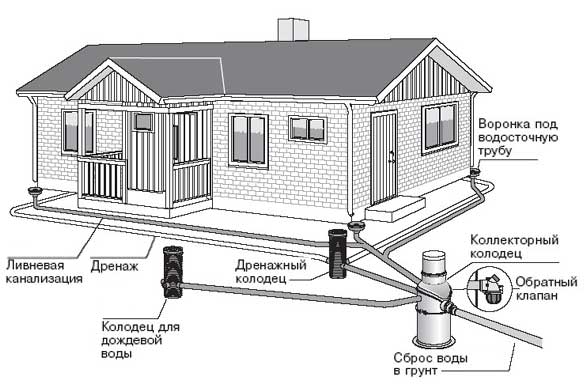

Что собой представляет канализационный колодец, для каких целей он используется и что необходимо учесть при его выборе? Эти вопросы актуальны и по сей день, так как без полноценной системы утилизации сточных вод и отходов о комфорте проживания в загородном доме не может быть и речи.

Для того чтобы наружная канализация на даче или в коттедже отличалась эффективностью и надежностью, ее нужно не только правильно установить, но и корректно подобрать. В этой статье мы рассмотрим, что собой представляет канализационный колодец, построенный на основе бетонных колец.

Выбор такой конструкции неслучаен, так как, несмотря на то, что на рынке появляются полимерные и пластиковые аналоги, именно железобетонная конструкция повсеместно устанавливается за городом.

Классификация в соответствии с назначением

Канализационный колодец применяется для организации поворотов, перепадов труб и прочих элементов в составе канализационной системы.

В соответствии с назначением, колодцы подразделяются на следующие разновидности:

• смотровые;
• промывные;
• накопительные (выгребные);
• перепадные;
• контрольные;
• дождевые;
• специального назначения.

Рассмотрим подробнее каждый из перечисленных типов.

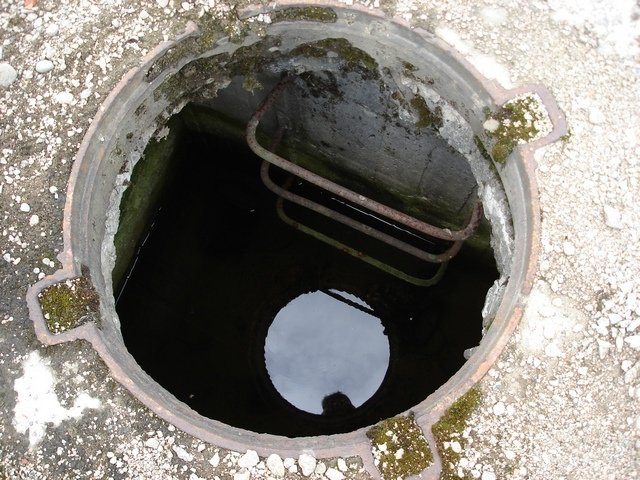

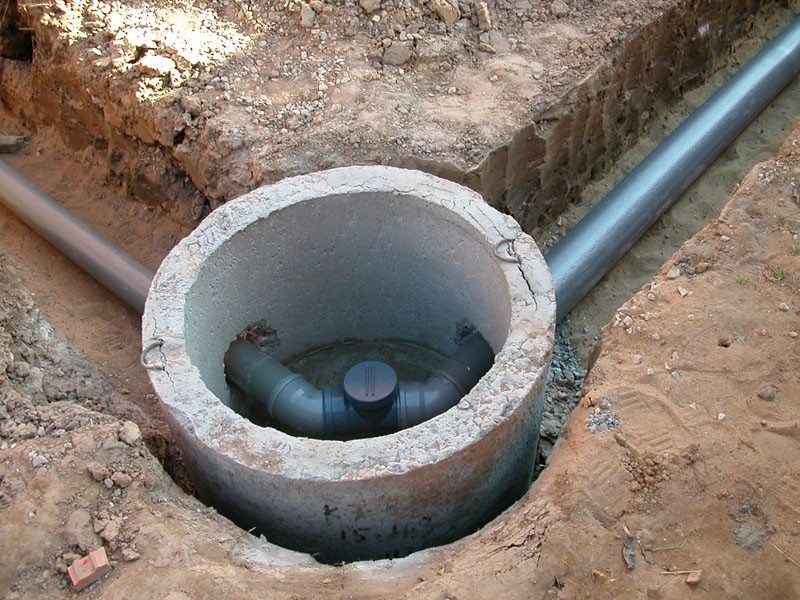

1. Смотровые колодцы устанавливаются в наиболее протяженной части трубопровода, а также при перепадах уровня вследствие особенностей рельефа почвы и при повороте системы.

Посредством данного сооружения, можно осмотреть трубопровод на предмет засора и при необходимости провести чистку.

2. Промывной колодец монтируется в самой высокой точке сети и используется при профилактической промывке трубопровода.
3. Объем канализационного колодца выгребного типа применяется для сбора отходов.
   Инструкция установки данного сооружения такова:

• • Накопитель стоков необходимо располагать на территории, прилегающей к дому.
  • Сооружение должно находиться далее 10 метров от водопровода и далее 20 метров от водозаборной шахты или скважины.

• • Расстояние от выгребного колодца до дома или прочих жилых сооружений должно составлять 10 метров. Это требование призвано исключить вероятность подтопления и разрушения фундамента дома и хозяйственных построек при аварийных ситуациях.
  • Расстояние от сооружения до забора на участке должно составлять от 1 метра и более.
  • Расчет объема канализационного колодца определяется в зависимости от средней нормы отходов и от глубины залегания грунтовых вод.

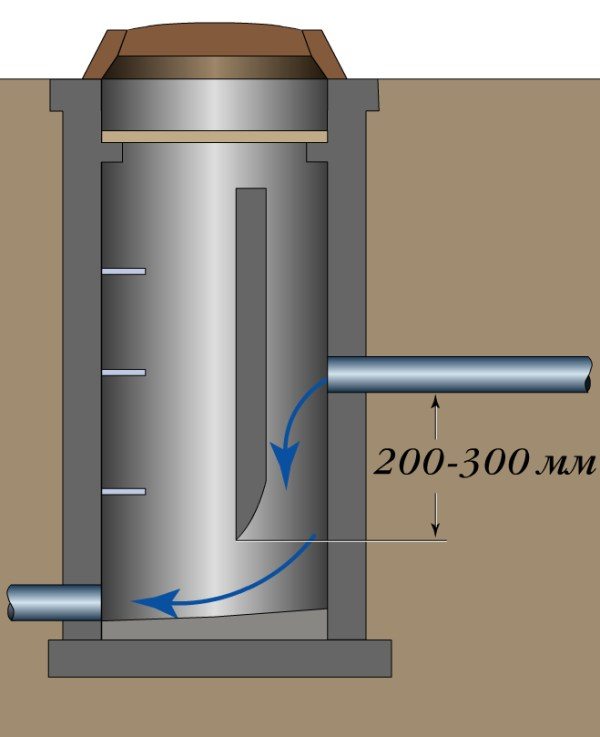

4. Перепадной колодец применяется на участках трубопровода с резким снижением уровня. Основным назначением сооружения является обеспечение сброса скорости течения сточных вод.

Высота колодца перепадного типа составляет не более 4 метров. Такое ограничение объясняется необходимостью в щадящем воздействии падающей воды, так как падение воды с большей высоты в течение многих лет может привести к разрушению всего сооружения.

5. Контрольный колодец по назначению сходен со смотровым аналогом. Единственным отличием является то, что он устанавливается на участке объединения двух или более сетей. Также, такие конструкции актуальны при переходе с одной толщины труб на другую.
6. Дождевые колодцы предназначены для сбора сточной воды из дренажных систем.

7. Специальный канализационный колодец необходим в том случае, если канализационная система пересекается с магистральными трубопроводами.

Важно: До того как спуститься в шахту водоканализационного колодца, необходимо убедиться в том, что загазованность воздушной среды в норме и содержание потенциально опасных газов отсутствует.
Чтобы замеры были максимально точными, применяется газоанализатор для канализационных колодцев .

Конструкционные особенности

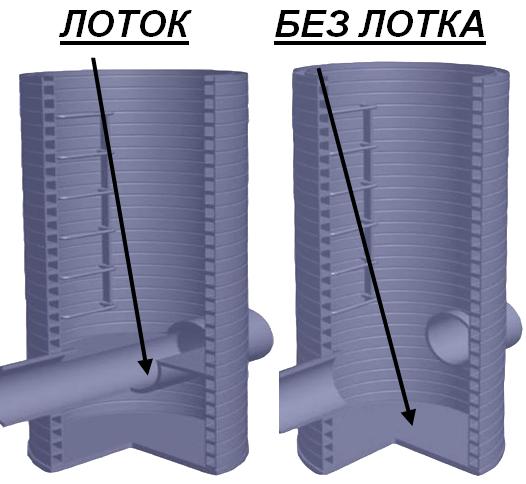

Колодец канализационной системы состоит из трех основных конструкционных элементов:

• днища;
• лазовой части;
• соединительной части.

Важно: Если диаметр трубопровода составляет 30 см, применяются метровые кольца для колодца, в то же время лаз не должен быть меньше 70 см.
При использовании труб большего диаметра, стандартное днище диаметром 1 метр применить не получится.
Для правильного монтажа в днище пробиваем отверстие необходимого диаметра.

Еще не так давно колодцы строили исключительно с использованием кирпича и бетона. Процесс был трудоемкий, что негативно сказывалось на себестоимости системы в целом. Кроме того, построенные таким образом сооружения были не самыми долговечными и требовали периодического ремонта.

На смену неэффективным технологиям пришли промышленно изготовленные железобетонные конструкции. Себестоимость канализационных систем, построенных с применением железобетона, стала на порядок доступнее, а эксплуатационный ресурс значительно вырос. И что самое главное, сроки реализации строительства канализации сократились в разы!

Из железобетонных конструкционных элементов можно собирать канализационные системы различных конфигураций и различной степени сложности. Это во многом объясняется тем, что ЖБИ имеют четкие стандартные значения, и ассортимент таких изделий включает десятки различных модификаций, из которых можно выбрать тот или иной вариант.

Совет: Укладывая канализационный трубопровод, не следует делать резкие повороты.
Например, угол между входной и выходной трубой не должен быть меньше 90 ̊ .
Также, для того чтобы исключить вероятность деформации трубопровода, радиус поворота должен быть больше диаметра трубы.

К элементам канализационных колодцев относятся следующие железобетонные изделия:

• кольца доборные;
• плита дорожная с верхним расположением;
• плита перекрытия, используемая в канализационных системах с трубами большого диаметра;
• горловина;
• кольцо стеновое;
• днище в виде цельной железобетонной плиты.

Кстати, аналогичные компоненты применяются для строительства железобетонных колодцев тепло- и водоснабжения.

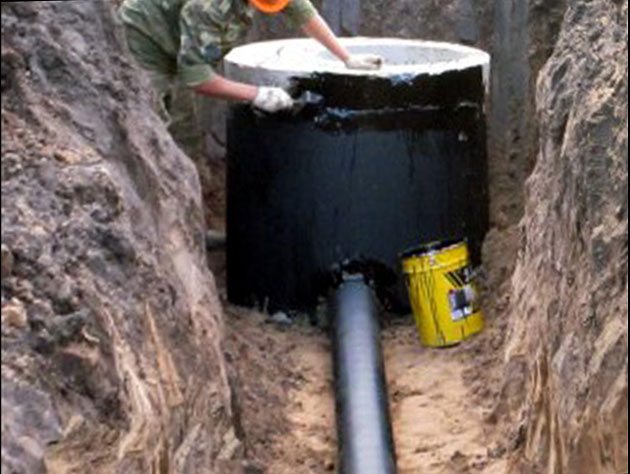

Применяя перечисленные железобетонные детали можно создать канализационные типовые колодцы для различных коммуникаций, используемых при транспортировке бытовых и производственных жидкостей. Немаловажным преимуществом железобетонных колодцев является простота и эффективность устройства гидроизоляции.

Важно: Несмотря на то, что железобетонные канализационные колодцы могут применяться повсеместно без каких-либо существенных ограничений, в условиях вечной мерзлоты эти конструкции неактуальны.
Поэтому в северных регионах следует прибегнуть к использованию других технологий.

В соответствии с эксплуатационными требованиями, производится два типа железобетонных элементов:

• Модификации из бетона средней проницаемости, приспособленные для использования на обычных грунтах при строительстве закрытых трубопроводов и смотровых колодцев.
• Модификации из бетона малой проницаемости, адаптированные для использования на любых типах грунта при строительстве закрытых трубопроводов, коллекторов, смотровых колодцев, септиков и т.д.

Статьи по теме:

• Устройство канализационного колодца
• Колодцы ливневой канализации

Основные преимущества

• Промышленное производство железобетонных колец методом вибропрессования — это доступная цена и долговечность всех компонентов конструкции.
• Благодаря специальным выступам на кольцах, обеспечивается оптимальная целостность конструкции в сборе. В итоге, колодцы демонстрируют устойчивость к подвижкам грунта, что положительно сказывается на степени водонепроницаемости сборного сооружения.
• Благодаря наличию монтажных отверстий и выступов, обеспечивается простота сборки и установки колодца своими руками.
• В большинстве случаев можно заказать железобетонные кольца с изначально готовыми отверстиями, в которые можно установить трубы диаметром от 20 до 60 см.

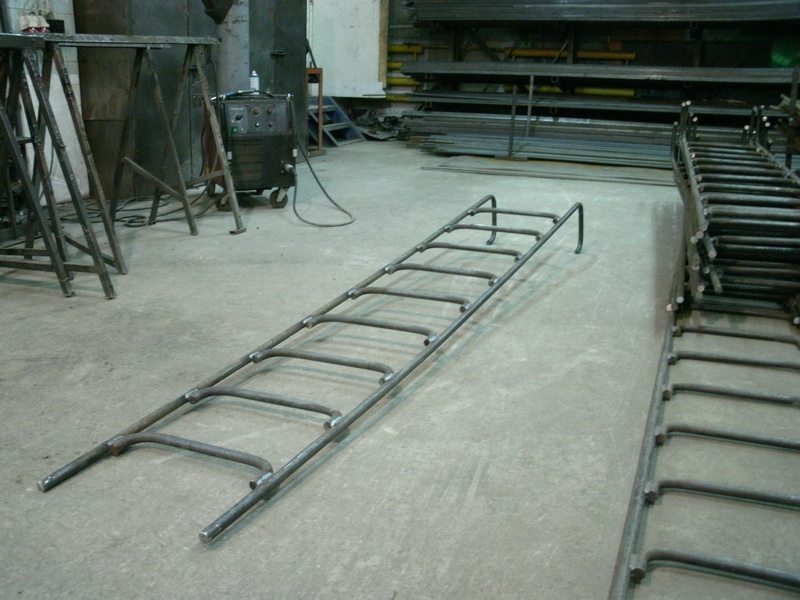

• Простота эксплуатационного обслуживания — это качество, которое выгодно отличает использование колодца из железобетонных колец. Дело в том, что на внутренних стенках изделия предусмотрены специальные металлические скобы, по которым можно спуститься в полость колодца.
• Все промышленно изготавливаемые элементы канализационных систем производятся с соблюдением требований ГОСТа. Для обеспечения максимальной прочности колец, при производстве применяется специальный бетон с мелкозернистой засыпкой, что в сочетании с армирующими стержнями обеспечивают лучшие прочностные качества.

Вывод

Как вы смогли убедиться, выбрать и применить по назначению канализационный колодец вовсе несложно. Главное правильно рассчитать объем сооружения в соответствии с производительностью используемой канализационной системы.

Больше полезной и интересной информации вы сможете найти, посмотрев видео в этой статье.
